368 Cycles palpeurs: initialisation automatique des points d'origine
15.3
PREF
CENT
. OBL
O
NG
(cy
cle
409,
DIN/ISO:
G409,
fonction
FCL

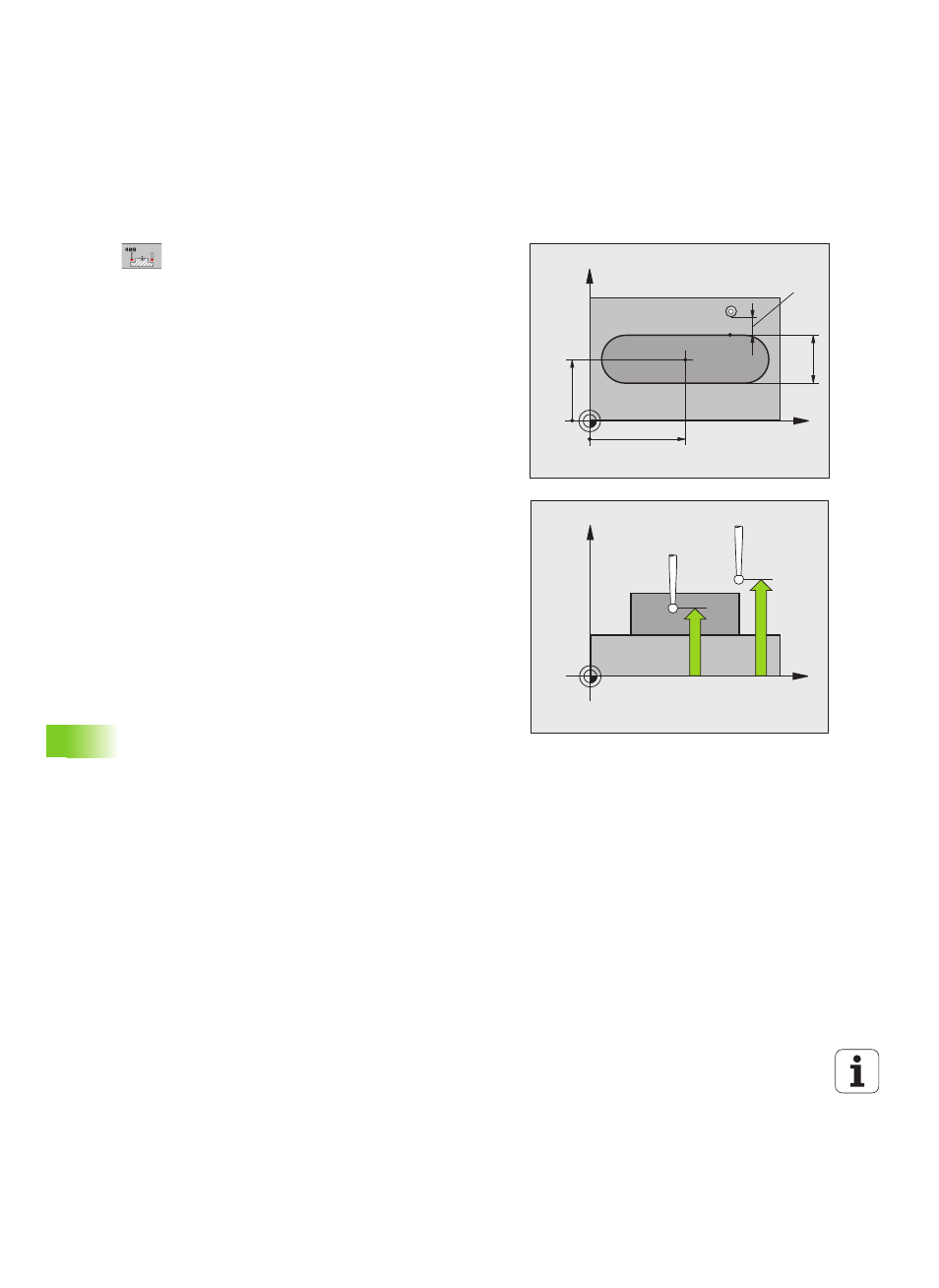

3) Paramètres du cycle
 Centre 1er axe Q321 (en absolu): centre de l'oblong
dans l'axe principal du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
 Centre 2ème axe Q322 (en absolu): centre de l'oblong
dans l'axe secondaire du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
 Largeur oblong Q311 (en incrémental): largeur de
l'oblong indépendante de la position dans le plan
d'usinage. Plage d’introduction 0 à 99999,9999
 Axe de mesure (1=1er axe/2=2ème axe) Q272: axe
dans lequel la mesure doit être effectuée:
1 : axe principal = axe de mesure
2 : axe secondaire = axe de mesure
 Hauteur mesure dans axe palpage Q261 (en absolu):
coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur prévu pour la mesure. Plage
d'introduction -99999,9999 à 99999,9999
 Distance d'approche
Q320 (en incrémental): distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 s'additionne à PM6140. Plage
d’introduction: 0 à 99999,9999, ou PREDEF
 Hauteur de sécurité
Q260 (en absolu): coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (éléments de serrage). Plage
d’introduction -99999,9999 à 99999,9999, ou PREDEF
 Numéro dans tableau
Q305: indiquer le numéro dans
le tableau de points zéro/tableau Preset dans lequel la
TNC doit mémoriser les coordonnées du centre de
l'oblong. Si vous introduisez Q305=0, la TNC initialise
automatiquement l'affichage, le nouveau point
d'origine étant au centre de la rainure. Plage
d'introduction 0 à 2999
 Nouveau pt de réf. Q405 (en absolu): coordonnée
dans l'axe de mesure à laquelle la TNC doit initialiser
le centre de l'oblong. Valeur par défaut = 0. Plage
d'introduction -99999,9999 à 99999,9999
X
Y
Q322
Q321
Q31
1
MP6140
+
Q320
X
Z
Q261
Q260
