380 Cycles palpeurs: initialisation automatique des points d'origine
15.6 POINT DE REFERENCE INTERIEUR
CER
C
LE (cy
cle 412, DIN/ISO:
G412)

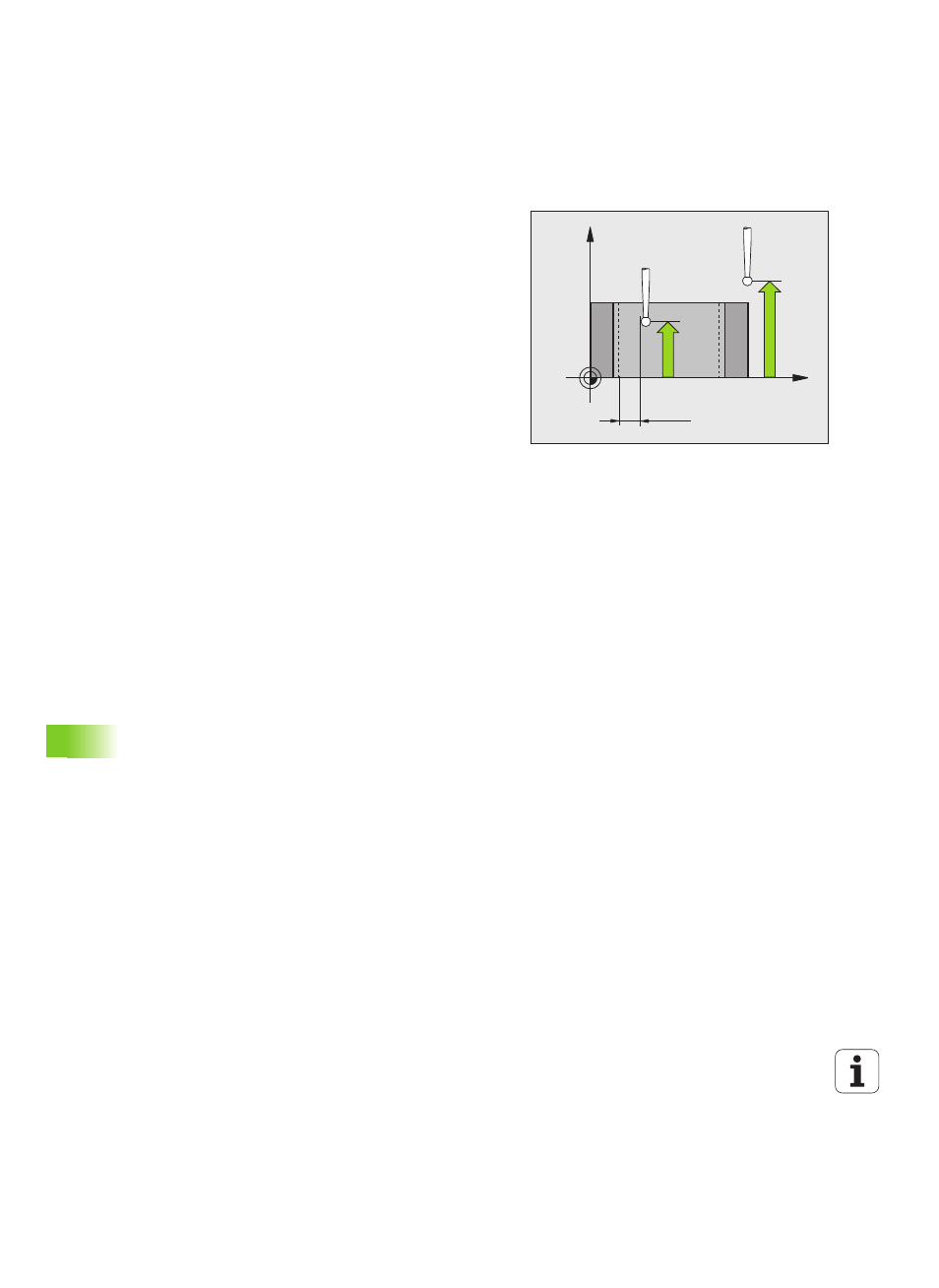

 Hauteur mesure dans axe palpage Q261 (en absolu):
coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur prévu pour la mesure. Plage
d'introduction -99999,9999 à 99999,9999
 Distance d'approche Q320 (en incrémental): distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 s'additionne à PM6140. Plage
d’introduction: 0 à 99999,9999, ou PREDEF
 Hauteur de sécurité Q260 (en absolu): coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (éléments de serrage). Plage
d’introduction -99999,9999 à 99999,9999, ou PREDEF
 Déplacement haut. sécu.
Q301: définir comment le
palpeur doit se déplacer entre les points de mesure:
0 : entre les points de mesure, à la hauteur de mesure
1 : entre les points de mesure, à la hauteur de sécurité
En alternative PREDEF
 Numéro point zéro dans tableau Q305: indiquer le
numéro dans le tableau de points zéro/tableau Preset
dans lequel la TNC doit mémoriser les coordonnées
du centre de la poche. Si vous introduisez Q305=0, la
TNC initialise automatiquement l'affichage, le
nouveau point d'origine étant au centre de la poche.
Plage d'introduction 0 à 2999
 Nouveau pt de réf. axe principal Q331 (en absolu):
coordonnée dans l'axe principal à laquelle la TNC doit
initialiser le centre de la poche déterminé. Valeur par
défaut = 0. Plage d'introduction -99999,9999 à
99999,9999
 Nouveau pt de réf. axe secondaire Q332 (en
absolu): coordonnée dans l'axe secondaire à laquelle
la TNC doit initialiser le centre de la poche. Valeur par
défaut = 0. Plage d'introduction -99999,9999 à
99999,9999
 Transfert val. mesure (0,1) Q303: définir si le point
d'origine déterminé doit être mémorisé dans le
tableau de points zéro ou dans le tableau Preset:
-1 : Ne pas utiliser! Sera inscrit par la TNC si d'anciens
programmes sont importés (voir „Mémoriser le point
d'origine calculé” à la page 362)
0 : écrire le point d'origine déterminé dans le tableau
de points zéro courant. Le système de référence est
le système de coordonnées pièce courant
1 : écrire le point d'origine déterminé dans le tableau
Preset. Le système de référence est le système de
coordonnées machine (système REF)
X
Z
Q261
Q260
MP6140
+
Q320
