396 Cycles palpeurs: initialisation automatique des points d'origine
15.1
0
PT
DE
REF
CENTRE
C.TR
OUS
(cy
cle
416,
DIN/ISO:
G416)
Attention lors de la programmation!

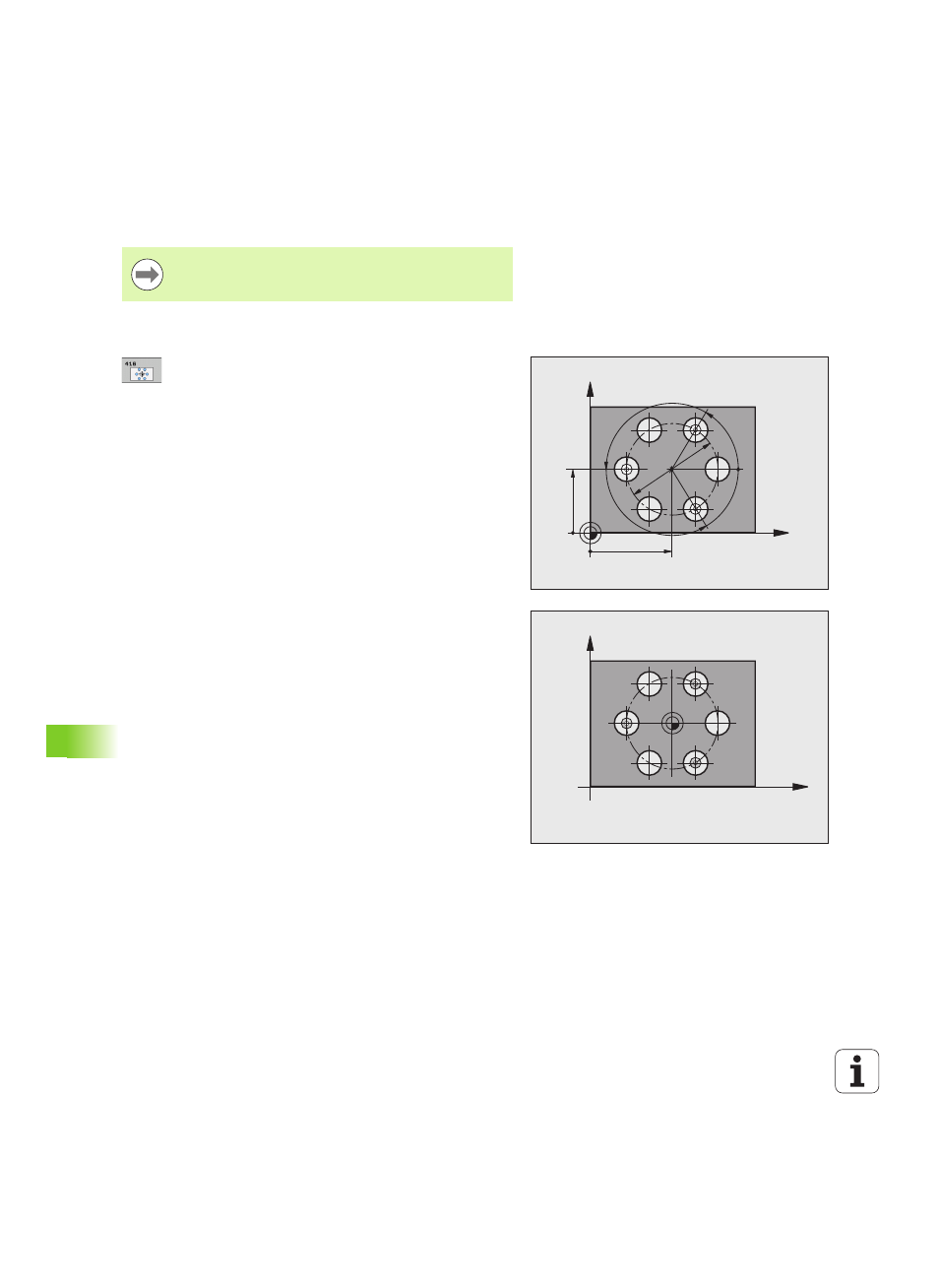

Paramètres du cycle
 Centre 1er axe
Q273 (en absolu): centre du cercle de
trous (valeur nominale) dans l'axe principal du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999
 Centre 2ème axe Q274 (en absolu): centre du cercle
de trous (valeur nominale) dans l'axe secondaire du
plan d'usinage. Plage d'introduction -99999,9999 à
99999,9999
 Diamètre nominal Q262: introduire le diamètre
approximatif du cercle de trous. Plus le diamètre du
trou est petit et plus le diamètre nominal à introduire
doit être précis. Plage d'introduction 0 à 99999,9999
 Angle 1er trou Q291 (en absolu): angle en
coordonnées polaires du 1er centre de trou dans le
plan d'usinage. Plage d'introduction -360,0000 à
360,0000
 Angle 2ème trou Q292 (en absolu): angle en
coordonnées polaires du 2ème centre de trou dans le
plan d'usinage. Plage d'introduction -360,0000 à
360,0000
 Angle 3ème trou Q293 (en absolu): angle en
coordonnées polaires du 3ème centre de trou dans le
plan d'usinage. Plage d'introduction -360,0000 à
360,0000
 Hauteur mesure dans axe palpage Q261 (en absolu):
coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur prévu pour la mesure. Plage
d'introduction -99999,9999 à 99999,9999
 Hauteur de sécurité Q260 (en absolu): coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (éléments de serrage). Plage
d’introduction -99999,9999 à 99999,9999, ou PREDEF
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
X
Y
Q274
Q273
Q262
Q291
Q293
Q292
X
Y
