18.5 COMPENSATION PRESET
(cycle 452, DIN/ISO: G452,
option)

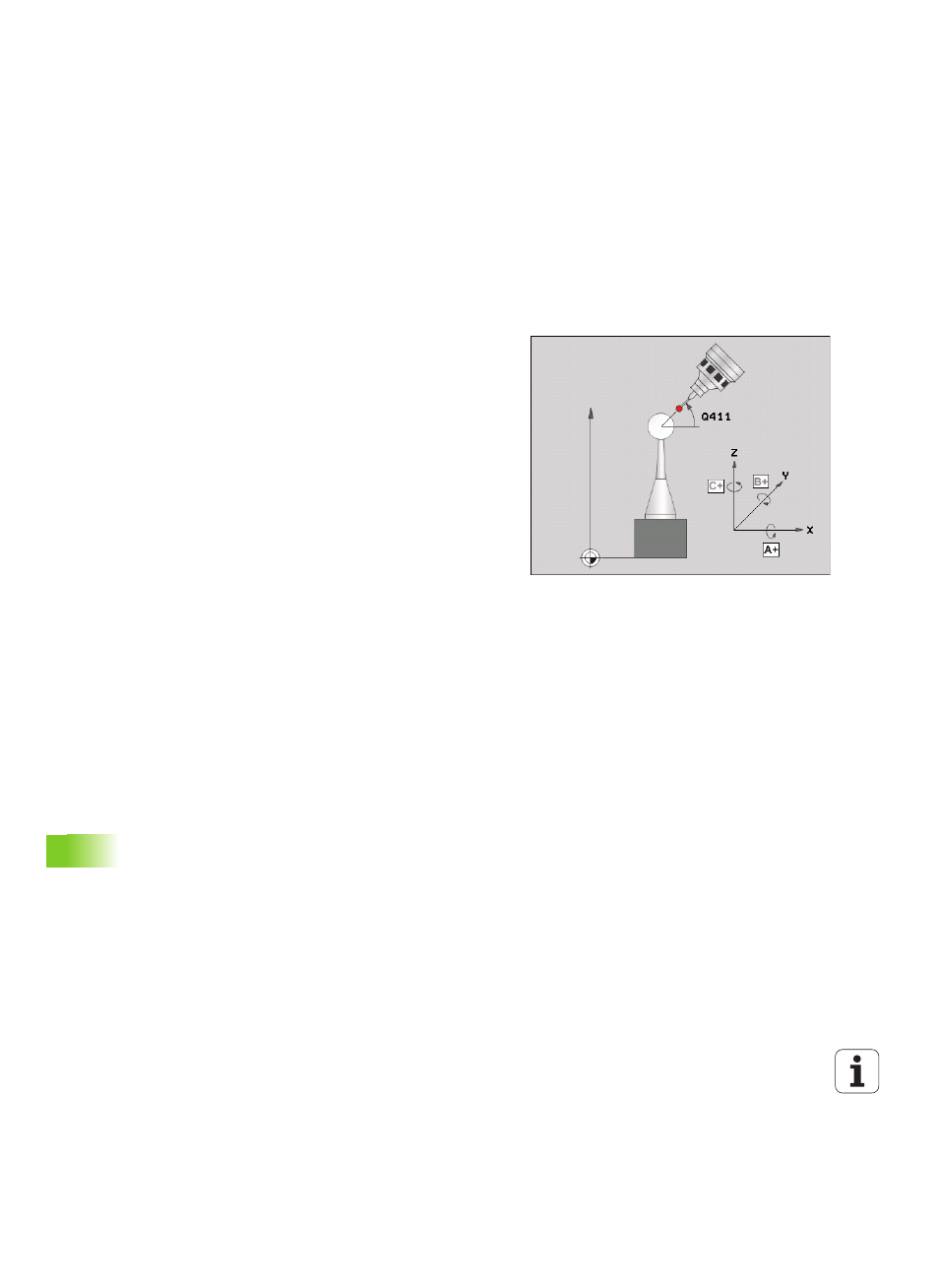

Mode opératoire du cycle
Le cycle palpeur 452 permet d'optimiser la chaîne de transformation
cinématique de votre machine (voir „MESURE CINEMATIQUE
(cycle 451, DIN/ISO: G451, option)” à la page 484). La TNC corrige
ensuite également le système de coordonnées pièce dans le modèle
cinématique de manière à ce que le Preset actuel soit au centre de la
bille étalon à l'issue de l'optimisation.
Ce cycle permet, p. ex., d'adapter les têtes interchangeables les unes
avec les autres.
1
Fixer la bille étalon
2 Etalonner entièrement la tête de référence avec le cycle 451.
Utiliser ensuite le cycle 451 pour initialiser le Preset au centre de
la bille
3 Installer la deuxième tête
4 Etalonner la tête interchangeable avec le cycle 452 jusqu'au point
de changement de tête
5 Avec le cycle 452, régler les autres têtes interchangeables par
rapport à la tête de référence.
