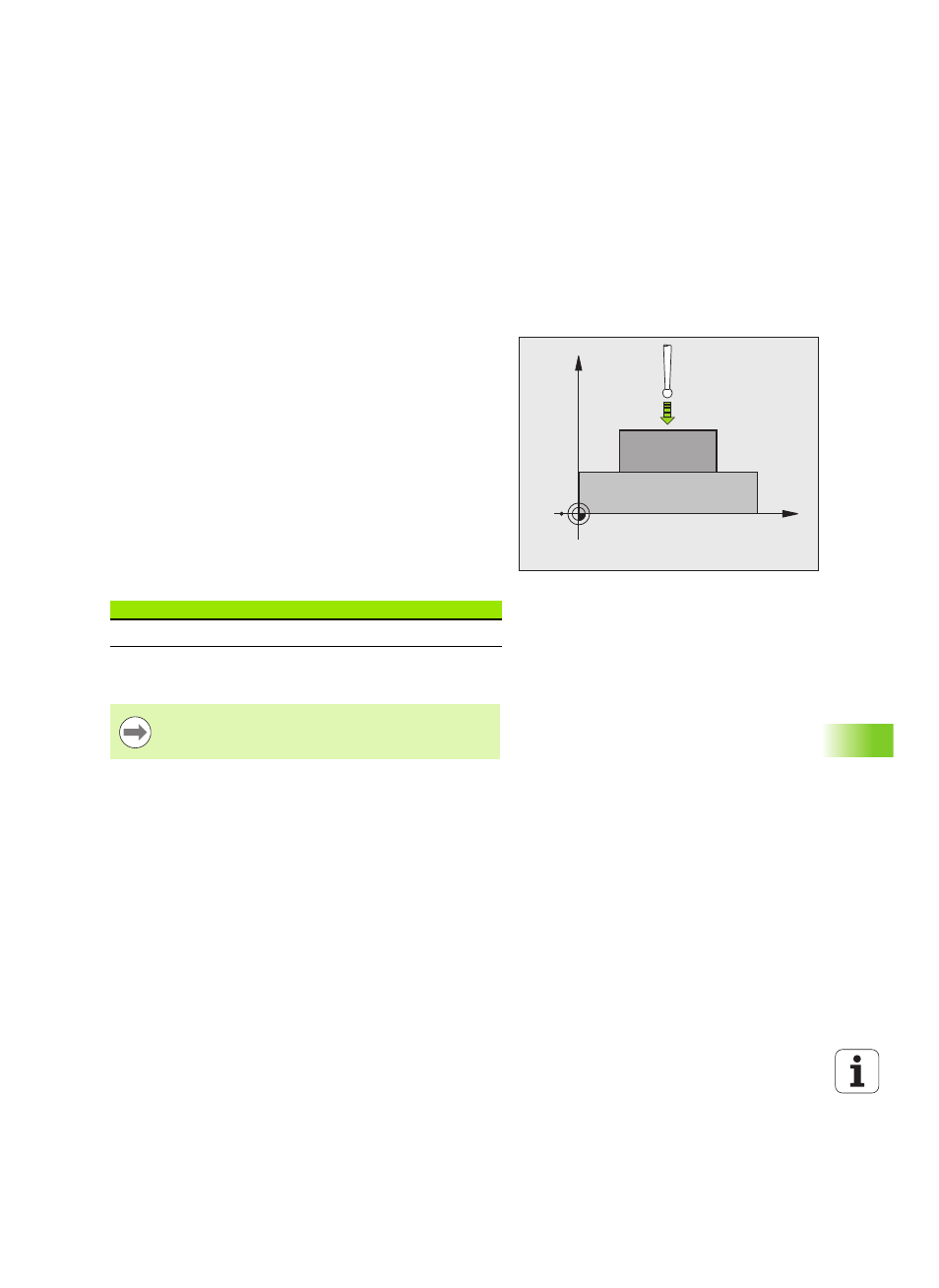

15.11 PT DE REF DANS L'AXE DU
PALPEUR (cycle 417,
DIN/ISO: G417)
Mode opératoire du cycle
Le cycle palpeur 417 mesure une coordonnée au choix dans l'axe du
palpeur et l'initialise comme point d'origine. Au choix, la TNC peut
mémoriser également la coordonnée mesurée dans un tableau de
points zéro ou dans le tableau Preset.
1
La TNC positionne le palpeur en avance rapide (valeur dans
PM6150) et, selon la logique de positionnement, (voir „Exécuter
les cycles palpeurs” à la page 336)au point de palpage 1 . La TNC
décale alors le palpeur de la valeur de la distance d'approche, dans
le sens positif de l'axe du palpeur
2 Puis, le palpeur se déplace dans l'axe du palpeur jusqu'à la
coordonnée programmée pour le point de palpage 1 .La position
effective est mémorisée par simple palpage.
3 Pour terminer, la TNC dégage le palpeur à la hauteur de sécurité et
traite le point d'origine déterminé en fonction des paramètres de
cycle Q303 et Q305. (voir „Mémoriser le point d'origine calculé” à
la page 362)La valeur effective est mémorisée dans le paramètre
Q ci-après
Attention lors de la programmation!
X
Z
Q260
Numéro paramètre Signification
Q160 Valeur effective du point mesuré
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur. La TNC initialise
ensuite le point d'origine dans cet axe.
