HEIDENHAIN iTNC 530 169

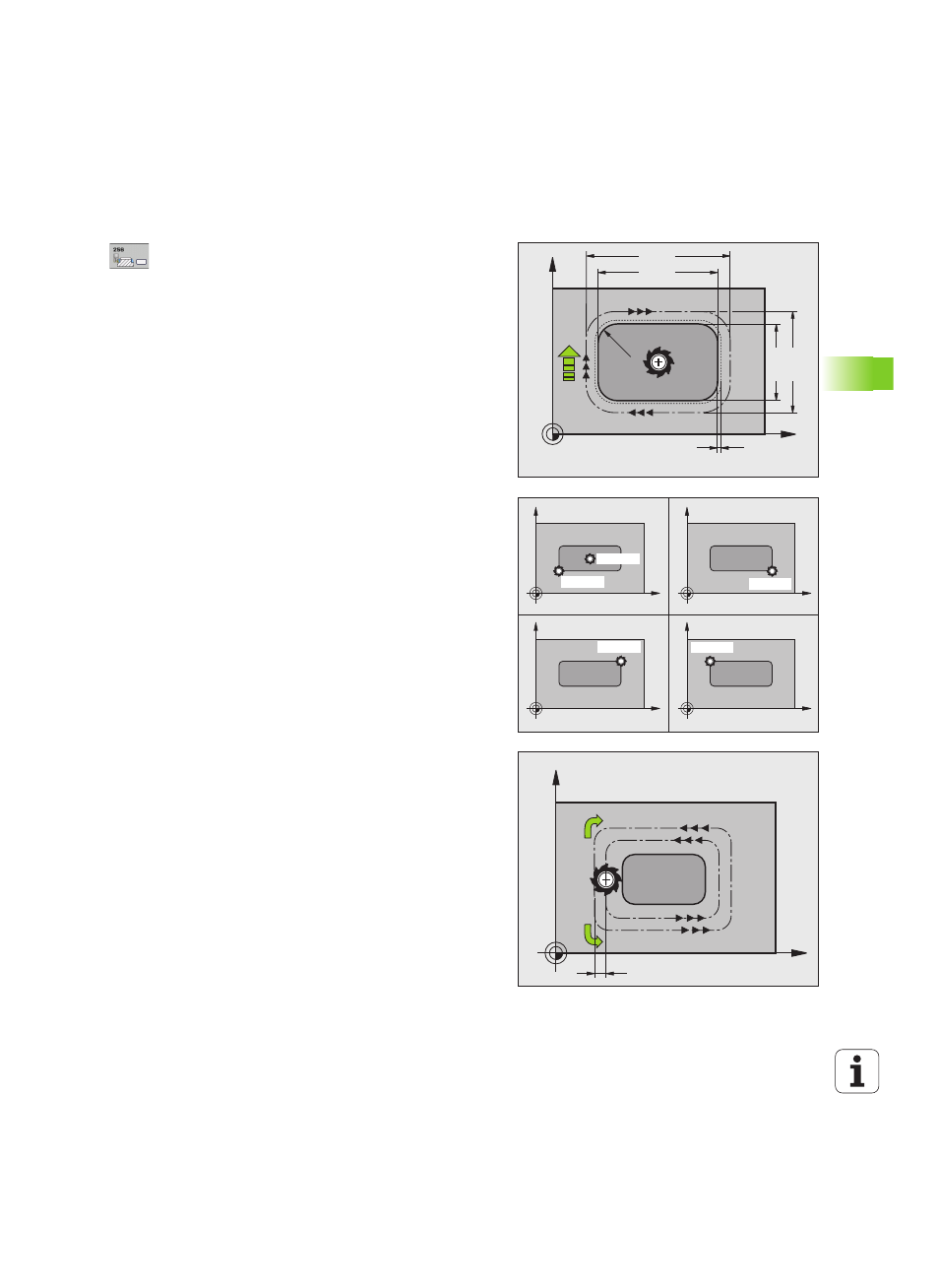

5.6 TENON RECT
ANGULAIRE (cy
cle 256, DIN/ISO:
G256)
Paramètres du cycle
 Longueur 1er côté Q218: longueur du tenon parallèle
à l'axe principal du plan d'usinage. Plage
d'introduction 0 à 99999,9999
 Cote pièce br. côté 1 Q424: longueur de la pièce
brute du tenon, parallèle à l'axe principal du plan
d'usinage Introduire cote pièce br. côté 1
supérieure au 1er côté. La TNC exécute plusieurs
passes latérales si la différence entre la cote pièce
brute 1 et la cote finale 1 est supérieure à la passe
latérale autorisée (rayon d'outil x facteur de
recouvrement Q370). La TNC calcule toujours une
passe latérale constante. Plage d'introduction 0 à
99999,9999
 Longueur 2ème côté
Q283: longueur du tenon,
parallèle à l'axe secondaire du plan d'usinage.
Introduire cote pièce br. côté 2 supérieure au 2ème
côté
. La TNC exécute plusieurs passes latérales si la
différence entre la cote pièce brute 2 et la cote finale
2 est supérieure à la passe latérale autorisée (rayon
d'outil x facteur de recouvrement Q370). La TNC
calcule toujours une passe latérale constante. Plage
d'introduction 0 à 99999,9999
 Cote pièce br. côté 2 Q425: longueur de la pièce
brute du tenon, parallèle à l'axe secondaire du plan
d'usinage. Plage d'introduction 0 à 99999,9999
 Rayon d'angle Q220: rayon de coin du tenon. Plage
d'introduction 0 à 99999,9999
 Surépaisseur finition latérale Q368 (en
incrémental): surépaisseur de finition laissée par la
TNC dans le plan d'usinage. Plage d'introduction 0 à
99999,9999
 Position angulaire Q224 (en absolu): position
angulaire du tenon entier. Le centre de rotation est la
position où se trouve l'outil lors de l'appel du cycle.
Plage d'introduction -360,000 à 360,000
 Position tenon Q367: position du tenon par rapport à
la position de l'outil lors de l'appel du cycle:
0 : Position de l'outil = centre du tenon
1 : Position de l'outil = coin inférieur gauche
2 : Position de l'outil = coin inférieur droit
3 : Position de l'outil = coin supérieur droit
4 : Position de l'outil = coin supérieur gauche
X
Y
Q21
9
Q218
Q368
Q220
Q207
Q424
Q425
X
Y
X
Y
X
Y
X
Y
Q367=0
Q367=1 Q367=2
Q367=3 Q367=4
X
Y
k
Q351= –1
Q351= +1
