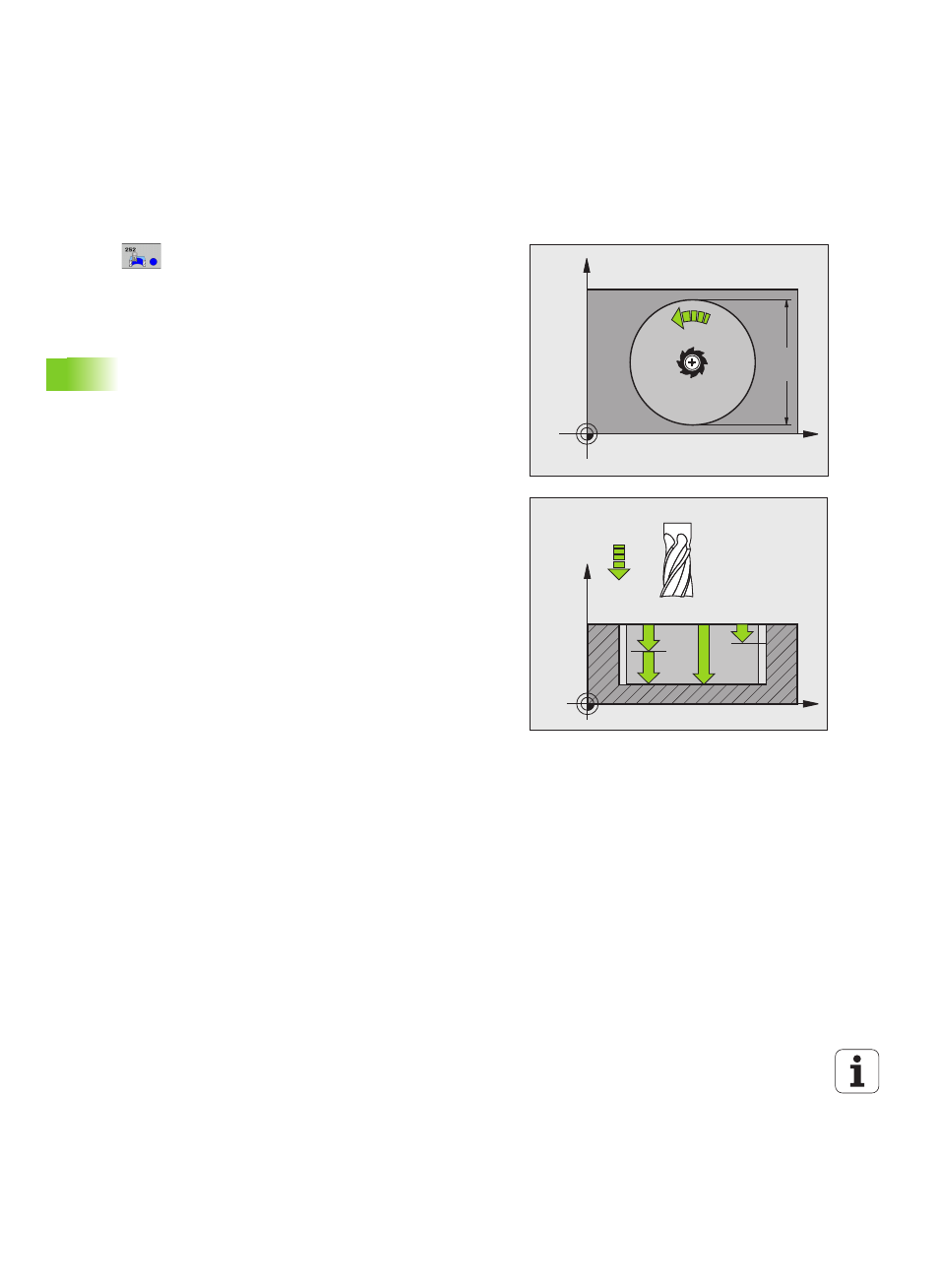

154 Cycles d'usinage: fraisage de poches/ tenons / rainures
5.3
POCHE
CIR
C
ULAIRE
(c
yc
le
252,
DIN/ISO:
G252)
Paramètres du cycle
 Opérations d'usinage (0/1/2) Q215: Définir les
opérations d'usinage:
0 : Ebauche et finition
1 : Ebauche seulement
2 : Finition seulement
La finition latérale et la finition en profondeur ne sont
exécutées que si la surépaisseur de finition
correspondante (Q368, Q369) a été définie
 Diamètre du cercle Q223: Diamètre de la poche
terminée. Plage d'introduction 0 à 99999,9999
 Surépaisseur finition latérale
Q368 (en
incrémental): surépaisseur de finition dans le plan
d'usinage. Plage d'introduction 0 à 99999,9999
 Avance de fraisage Q207: vitesse de déplacement de
l'outil lors du fraisage, en mm/min. Plage
d'introduction 0 à 99999,999, en alternative FAUTO, FU,
FZ
 Mode fraisage Q351: mode de fraisage avec M3:
+1 = fraisage en avalant
–1 = fraisage en opposition
en alternative PREDEF
 Profondeur Q201 (en incrémental): distance entre la
surface de la pièce et le fond de la poche. Plage
d'introduction -99999,9999 à 99999,9999
 Profondeur de passe
Q202 (en incrémental): distance
parcourue par l'outil en une passe: introduire une
valeur supérieure à 0. Plage d'introduction 0 à
99999,9999
 Surép. finition en profondeur
Q369 (en
incrémental): surépaisseur de finition pour la
profondeur. Plage d'introduction 0 à 99999,9999
 Avance plongée en profondeur Q206: vitesse de
déplacement de l'outil lors de son déplacement à la
profondeur, en mm/min. Plage d'introduction 0 à
99999,999, en alternative FAUTO, FU, FZ
 Passe de finition Q338 (en incrémental): distance
parcourue par l'outil dans l'axe de broche lors de la
finition. Q338=0: finition en une seule passe. Plage
d'introduction 0 à 99999,9999
X
Y
Q207
Q223
X
Z
Q201
Q206
Q202
Q338
