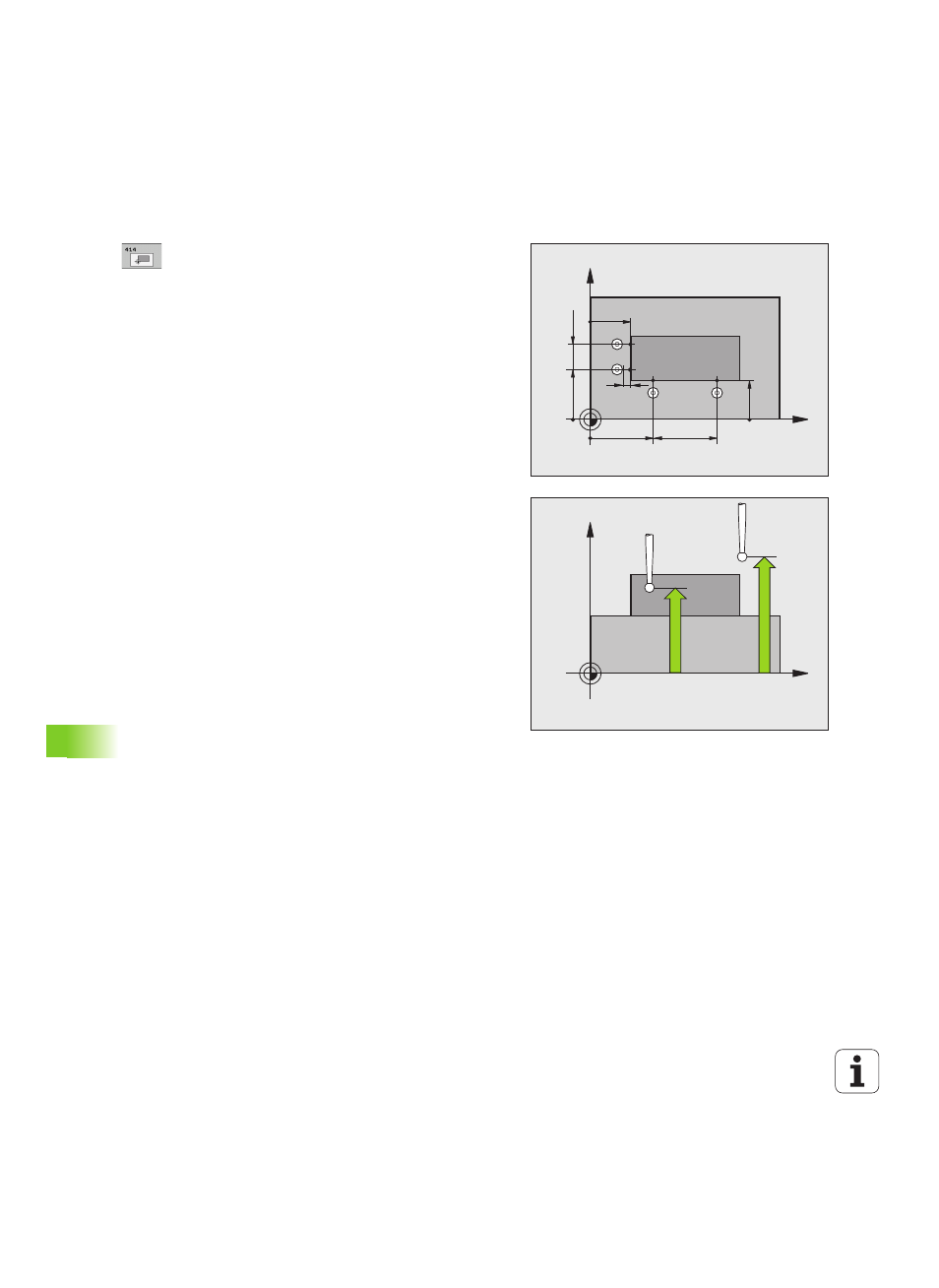

388 Cycles palpeurs: initialisation automatique des points d'origine
15.8
POINT
DE
REFERENCE
EXTERIE
UR
COIN
(cy
cle
414,
DIN/ISO:
G414)
Paramètres du cycle
 1er point mesure sur 1er axe Q263 (en absolu):
coordonnée du 1er point de palpage dans l'axe
principal du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
 1er point mesure sur 2ème axe Q264 (en absolu):
coordonnée du 1er point de palpage dans l'axe
secondaire du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
 Distance 1er axe Q326 (en incrémental): distance
entre le 1er et le 2ème point de mesure dans l'axe
principal du plan d'usinage. Plage d’introduction 0 à
99999,9999
 3ème point mesure sur 1er axe Q296 (en absolu):
coordonnée du 3ème point de palpage dans l'axe
principal du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
 3ème point mesure sur 2ème axe Q297 (en absolu):
coordonnée du 3ème point de palpage dans l'axe
secondaire du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
 Distance 2ème axe Q327 (en incrémental): distance
entre le 3ème et le 4ème point de mesure dans l'axe
secondaire du plan d'usinage. Plage d’introduction 0
à 99999,9999
 Hauteur mesure dans axe palpage
Q261 (en absolu):
coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur prévu pour la mesure. Plage
d'introduction -99999,9999 à 99999,9999
 Distance d'approche
Q320 (en incrémental): distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 s'additionne à PM6140. Plage
d’introduction: 0 à 99999,9999, ou PREDEF
 Hauteur de sécurité Q260 (en absolu): coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (éléments de serrage). Plage
d’introduction -99999,9999 à 99999,9999, ou PREDEF
X
Y
Q297
Q263
Q326
Q264
Q296
Q327
MP6140
+
Q320
X
Y
Q261
Q260
