HEIDENHAIN iTNC 530 211
7.
10
TRA
C
E DE CONT
OUR (cy
cle 25, DIN/ISO:
G125)

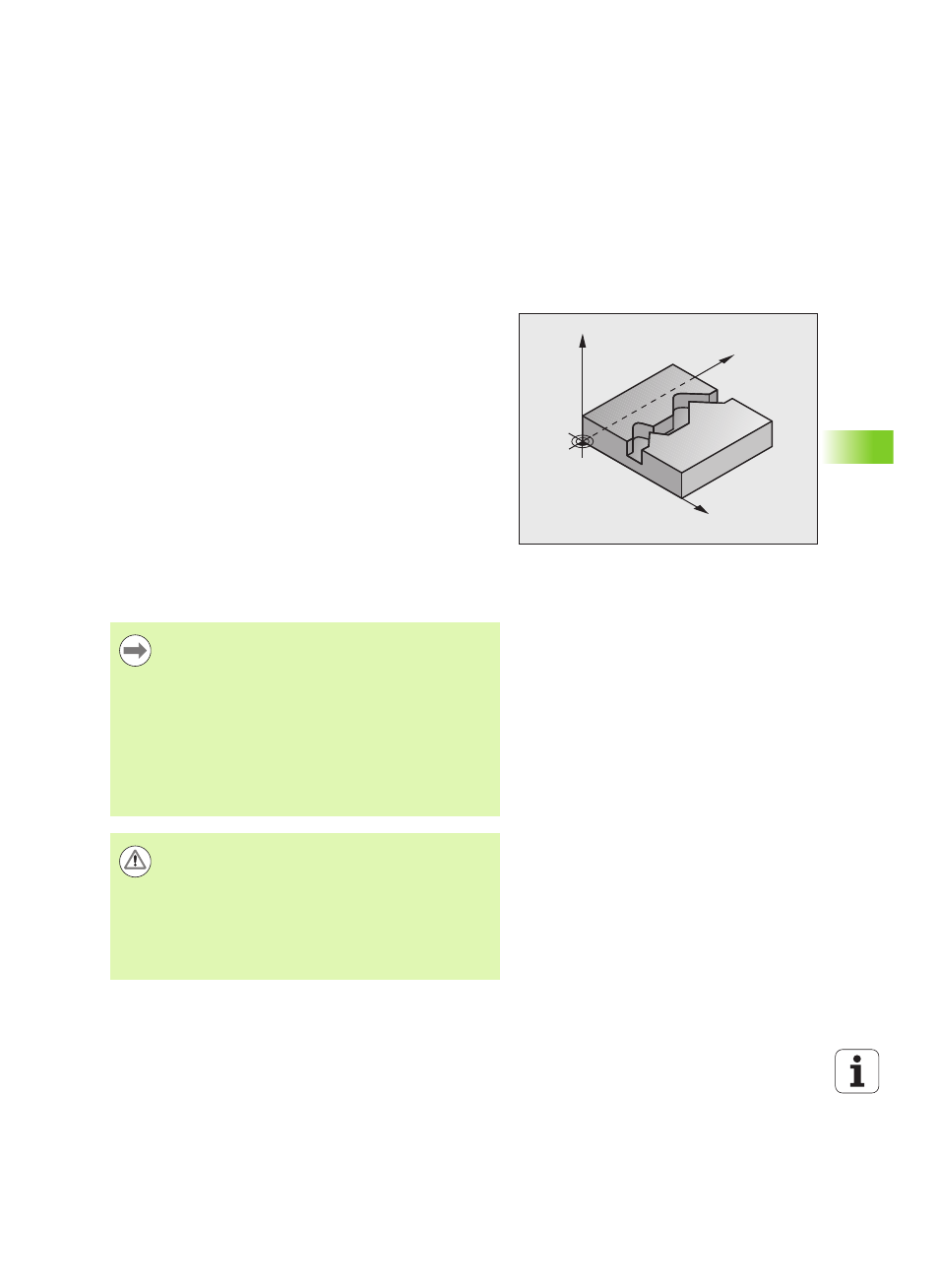

7.10 TRACE DE CONTOUR (cycle 25,
DIN/ISO: G125)
Mode opératoire du cycle
En liaison avec le cycle 14 CONTOUR, ce cycle permet d'usiner des
contours „ouverts“ ou fermés.
Le cycle 25 TRACE DE CONTOUR présente de gros avantages par rapport
à l'usinage d’un contour constitué de séquences de positionnement:
 La TNC contrôle l'usinage au niveau des dégagements et des
altérations du contour. Vérification du contour avec le test graphique
 Si le rayon d’outil est trop grand, une reprise d'usinage est à prévoir
éventuellement dans les angles intérieurs.
 L'usinage est réalisé en continu, en avalant ou en opposition. Le
mode de fraisage est conservé même en usinage miroir
 L'usinage peut être bidirectionnel en cas de plusieurs passes: le
temps d'usinage est ainsi réduit.
 Vous pouvez introduire des surépaisseurs pour exécuter l’ébauche
et la finition en plusieurs passes
Attention lors de la programmation!
Y
X
Z
Le signe du paramètre de cycle Profondeur détermine le
sens de l’usinage. Si vous programmez Profondeur = 0, la
TNC n'exécute pas le cycle.
Lors de l'utilisation du cycle 25 TRACE DE CONTOUR, vous ne
pouvez définir qu'un seul sous-programme de contour
dans le cycle 14 KONTUR.
La taille mémoire réservée à un cycle SL est limitée. Dans
un cycle SL, vous pouvez programmer un maximum de
4090 éléments de contour.
La TNC n'utilise pas le cycle 20 DONNEES DU CONTOUR avec
le cycle 25
Attention, risque de collision!
Pour éviter toutes collisions:
 Ne pas programmer de positions incrémentales
directement après le cycle 25 car celles-ci se réfèrent à
la position de l’outil en fin de cycle
 Sur tous les axes principaux, accoster une position
(absolue) définie, car la position de l'outil en fin de cycle
ne coïncide pas avec la position en début de cycle.
