HEIDENHAIN iTNC 530 105
3.1
0 PER
CA
GE MONOLEVRE (cy
cle
241, DIN/ISO:
G241)

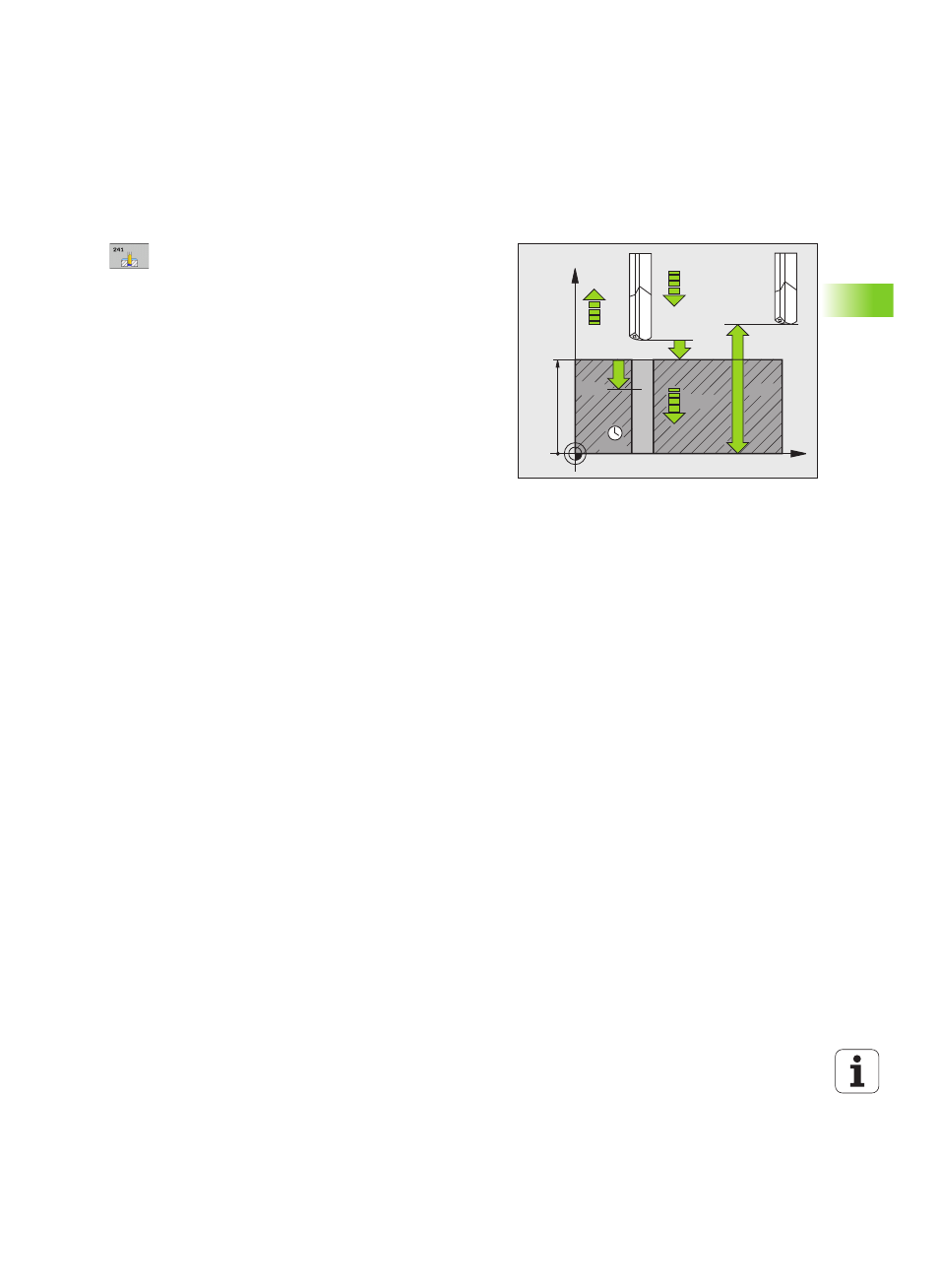

Paramètres du cycle
 Distance d'approche Q200 (en incrémental): distance
entre la pointe de l'outil et la surface de la pièce. Plage
d’introduction: 0 à 99999,9999 ou PREDEF
 Profondeur Q201 (en incrémental): distance entre la
surface de la pièce et le fond du trou. Plage
d'introduction -99999,9999 à 99999,9999
 Avance plongée en profondeur Q206: vitesse de
déplacement de l'outil lors du perçage, en mm/min.
Plage d'introduction 0 à 99999,999, en alternative
FAUTO
, FU
 Temporisation au fond Q211: durée en secondes de
rotation à vide de l'outil au fond du trou. Plage
d’introduction 0 à 3600,0000, ou PREDEF
 Coord. surface pièce Q203 (en absolu): coordonnée
de la surface de la pièce. Plage d'introduction
-99999,9999 à 99999,9999
 Saut de bride Q204 (en incrémental): coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage) Plage
d’introduction: 0 à 99999,9999 ou PREDEF
 Point de départ plus profond Q379 (en incrémental,
se réfère à la surface de la pièce): point de départ
effectif du perçage. La TNC se déplace de la distance
d'approche jusqu'au point de départ plus profond
avec l'avance de pré-positionnement. Plage
d'introduction 0 à 99999,9999
 Avance de prépositionnement Q253: vitesse de
déplacement de l'outil en mm/min. lors du
positionnement de la distance d'approche jusqu'au
point de départ plus profond si la valeur introduite
pour Q379 est différente de 0. Plage d’introduction:
0 à 99999,999, ou FMAX, FAUTO, PREDEF
 Avance retrait Q208: vitesse de déplacement de
l'outil lors du dégagement, en mm/min. Si vous
introduisez Q208 = 0, l'outil se dégage avec l'avance
Q206. Plage d’introduction: 0 à 99999,999 ou FMAX,
FAUTO
, PREDEF
X
Z
Q200
Q201
Q253
Q203
Q204
Q211
Q208
Q206
Q379
