HEIDENHAIN iTNC 530 455
16.13 MESURE PLAN (cy
cle 431, DIN/ISO:
G431)
16.13 MESURE PLAN (cycle 431,
DIN/ISO: G431)
Mode opératoire du cycle

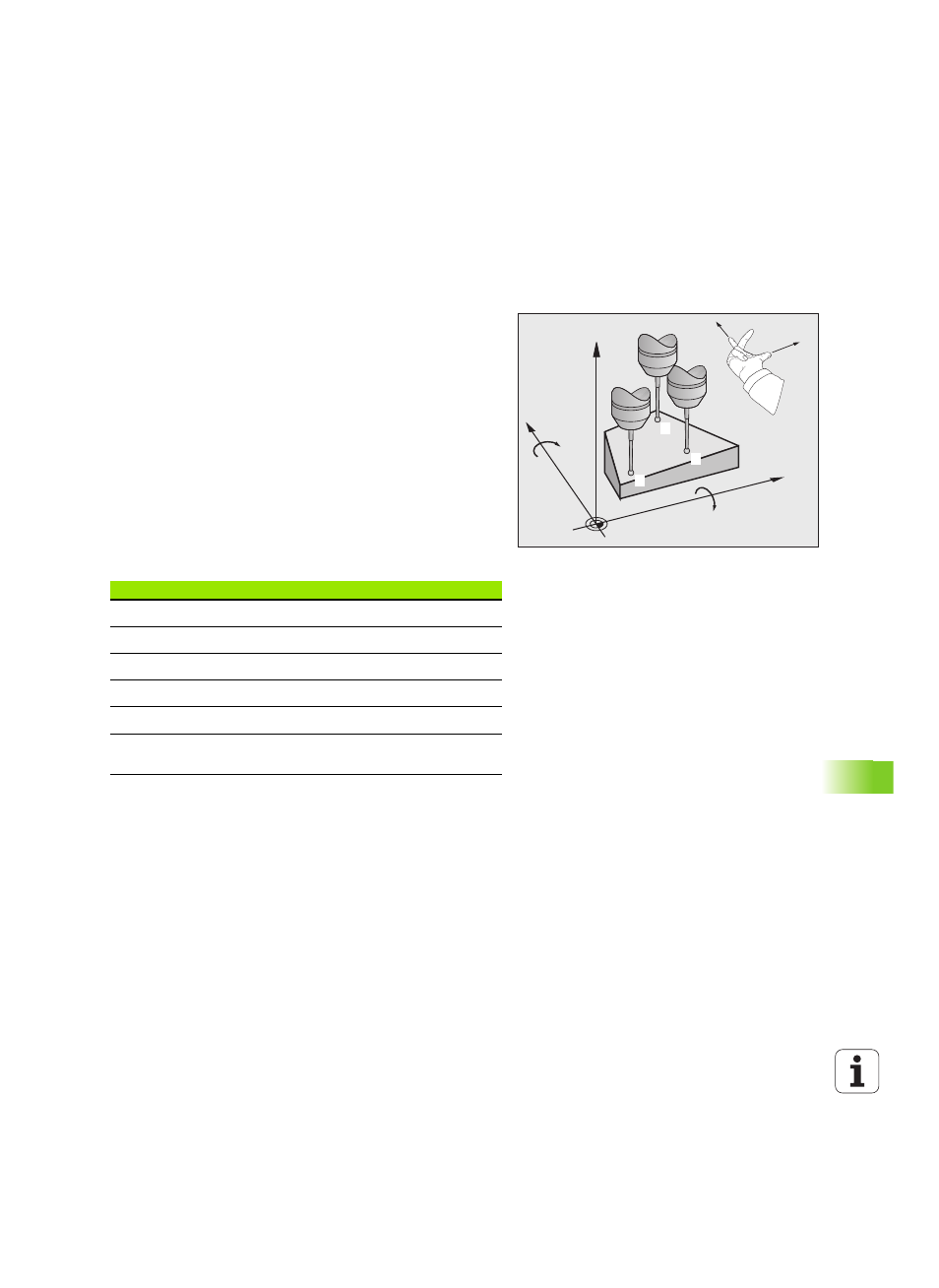

Le cycle palpeur 431 détermine la pente d'un plan grâce à la mesure
de trois points et mémorise les valeurs dans les paramètres-système.
1
La TNC positionne le palpeur en avance rapide (valeur de MP6150)
et selon la logique de positionnement.(voir „Exécuter les cycles
palpeurs” à la page 336) au point de palpage programmé 1 où
celui-ci mesure le premier point du plan. Pour cela, la TNC décale
le palpeur de la valeur de la distance d'approche, dans le sens
opposé au sens de palpage
2 Le palpeur se dégage à la hauteur de sécurité, puis se positionne
dans le plan d'usinage au point de palpage 2 où il mesure la valeur
effective du deuxième point du plan
3 Le palpeur se dégage à la hauteur de sécurité, puis se positionne
dans le plan d'usinage au point de palpage 3 où il mesure la valeur
effective du troisième point du plan
4 La TNC dégage ensuite le palpeur à la hauteur de sécurité et
mémorise les valeurs angulaires calculées dans les paramètres Q
suivants:
X
Z
Y
1
2
3
+X
+Y
A
B
Numéro paramètre Signification
Q158 Angle de projection de l'axe A
Q159 Angle de projection de l'axe B
Q170 Angle dans l'espace A
Q171 Angle dans l'espace B
Q172 Angle dans l'espace C
Q173 à Q175 Valeurs de mesure dans l'axe du palpeur
(première à troisième mesure)
