276 Cycles d'usinage: usinage ligne à ligne
10
.5 FRAISA
GE TRANS
V
ER
SAL (cy
cle 232, DIN/ISO:
G232)

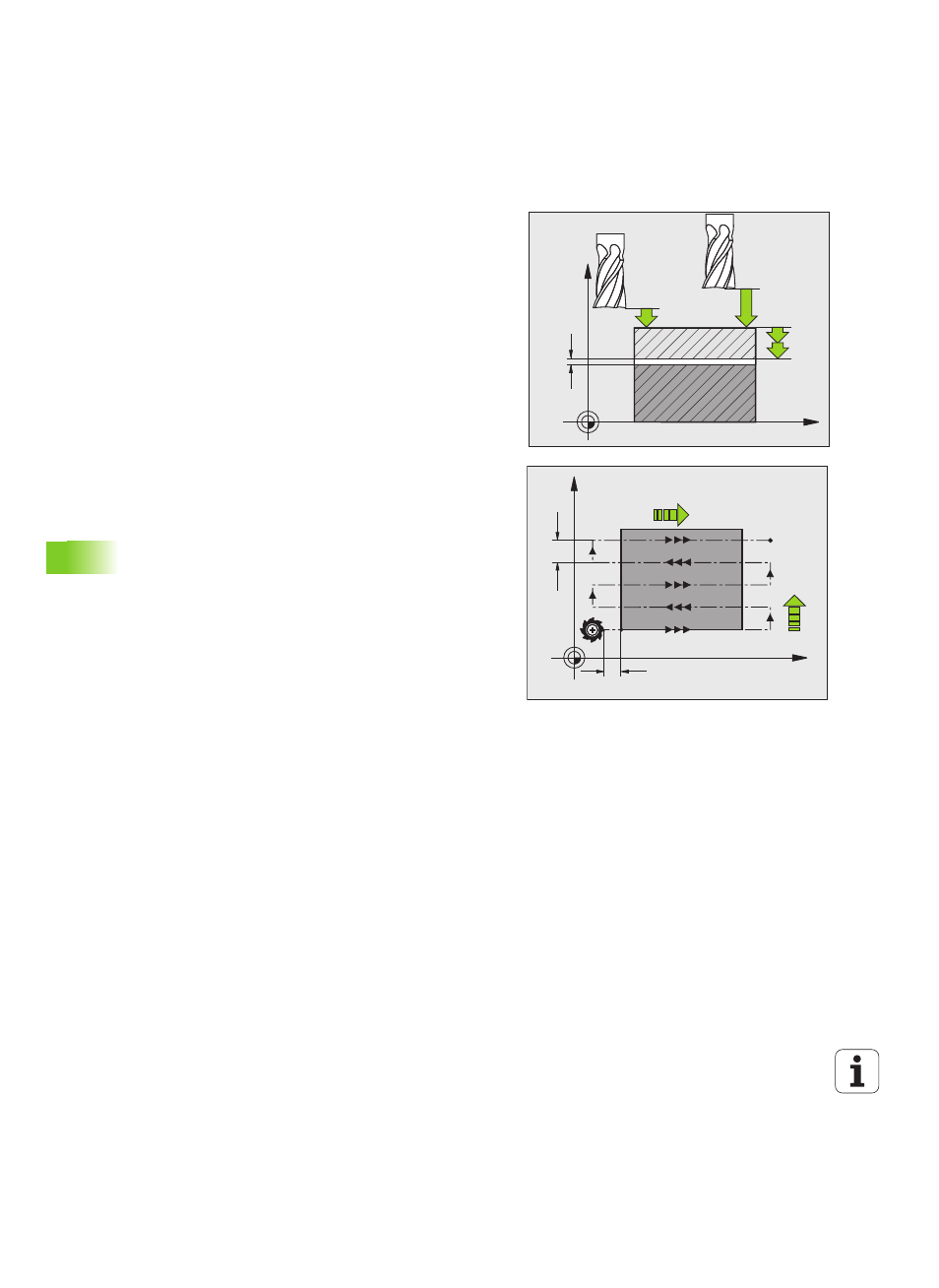

 Profondeur de passe max. Q202 (en incrémental):
distance maximale parcourue par l'outil en une
passe. La TNC calcule la profondeur de passe réelle
en fonction de la différence entre le point final et le
point initial dans l'axe d'outil – en tenant compte de la
surépaisseur de finition – et ce, de manière à ce que
l'usinage soit exécuté avec des passes de même
valeur. Plage d'introduction 0 à 99999,9999
 Surép. finition en profondeur Q369 (en
incrémental): valeur pour le déplacement de la
dernière passe. Plage d'introduction 0 à 99999,9999
 Facteur de recouvrement max. Q370: passe latérale
maximale k. La TNC calcule la passe latérale réelle en
fonction du 2ème côté (Q219) et du rayon d'outil de
manière ce que l'usinage soit toujours exécuté avec
une passe latérale constante. Si vous avez introduit
un rayon R2 dans le tableau d'outils (rayon de
plaquette, p. ex., avec l'utilisation d'une fraise à
surfacer), la TNC diminue en conséquence la passe
latérale. Plage d’introduction: 0,1 à 1,9999, ou PREDEF
 Avance de fraisage Q207: vitesse de déplacement de
l'outil lors du fraisage, en mm/min. Plage
d'introduction 0 à 99999,9999, ou FAUTO, FU, FZ
 Avance de finition Q385: vitesse de déplacement de
l'outil lors du fraisage de la dernière passe, en
mm/min. Plage d'introduction 0 à 99999,9999, ou
FAUTO
, FU, FZ
 Avance de pré-positionnement Q253: vitesse de
déplacement de l'outil pour accoster la position
initiale et se déplacer à la ligne suivante, en mm/min.;
si l'outil se déplace transversalement dans la matière
(Q389=1), le déplacement transversal est effectué
avec l'avance de fraisage Q207. Plage d’introduction:
0 à 99999,9999, ou FMAX, FAUTO, PREDEF
X
Z
Q202
Q200
Q204
Q369
X
Y
Q357
Q253
Q207
k
