98
Usinag
e sur la f
ace fr
ontale

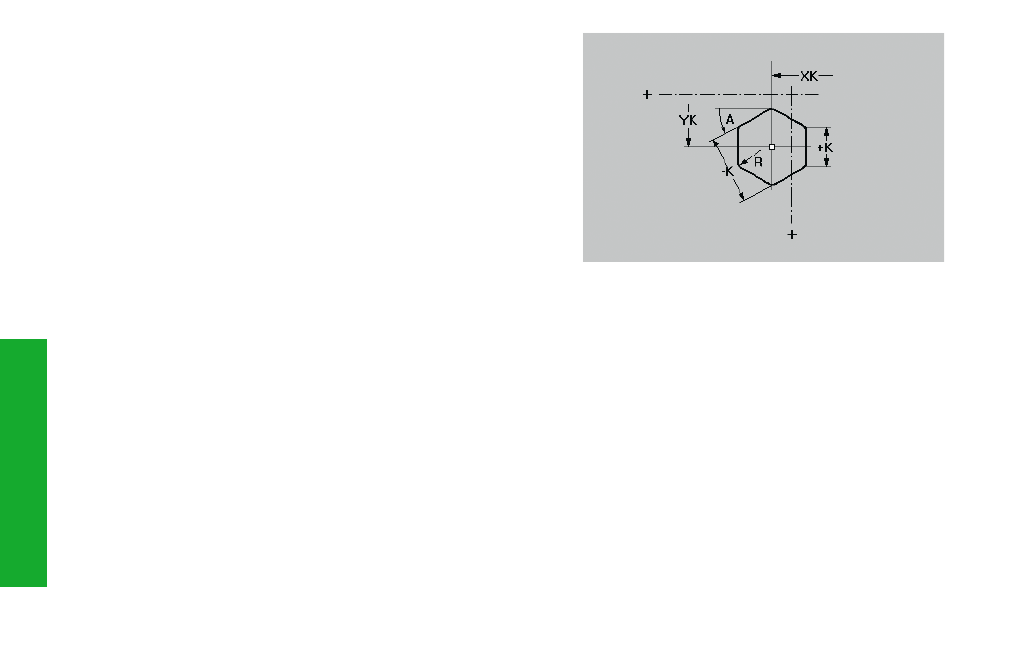

Définition de figure pour polygone sur la face frontale
G307
G307 définit un polygone sur la face frontale. Vous programmez cette
figure en la combinant avec G793 ou G797.
Paramètres
XK, YK:
Centre
Q:
Nombre de côtés (3
Q 127)
A:
Angle – référence: cf. figure d'aide
K:
Diamètre du cercle inscrit (SW)/longueur
• K<0: diamètre du cercle inscrit
• K>0: longueur du côté
R:
Chanfrein/arrondi
• R<0: longueur du chanfrein
• R>0: rayon de l'arrondi
