HEIDENHAIN MANUALplus 4110 Pilot Manuel d'utilisation
Page 105
105
Usinage sur le pourtour

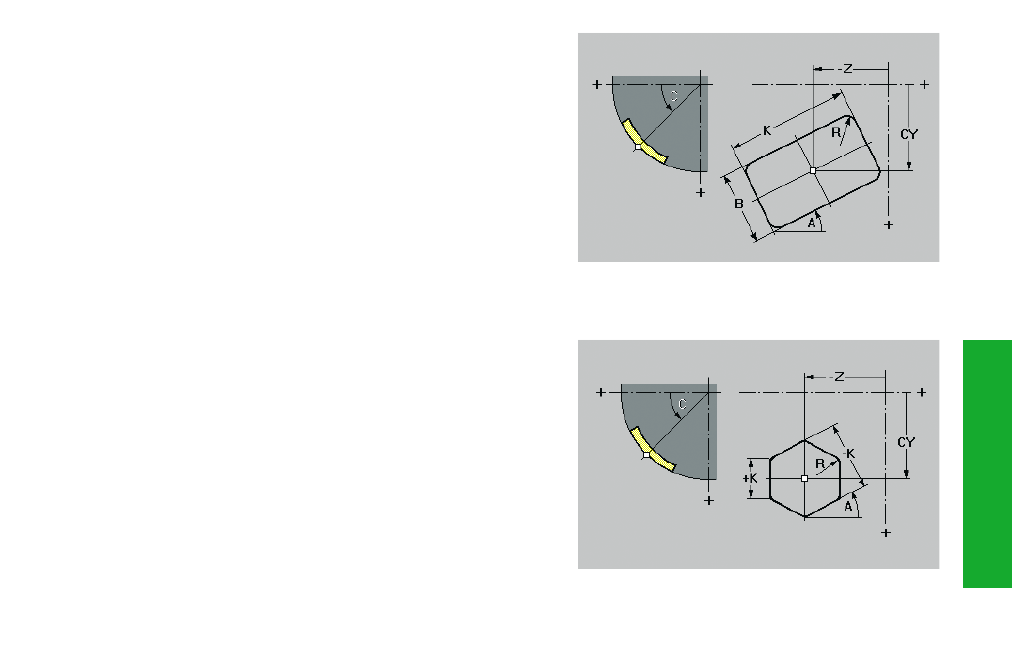

Définition de figure pour rectangle sur pourtour G315
G315 définit un rectangle sur le pourtour. Vous programmez la figure
en la combinant avec G794.
Paramètres
Z, C:
Centre, angle au centre
CY:
Centre comme cote de segment
A:
Angle – référence: cf. figure d'aide
K:
Longueur du rectangle
B:
Largeur (hauteur) du rectangle
R:
Chanfrein/arrondi
• R<0: longueur du chanfrein
• R>0: rayon de l'arrondi
Définition de figure pour polygone sur pourtour G317
G317 définit un polygone sur le pourtour. Vous programmez la figure
en la combinant avec G794.
Paramètres
Z, C:
Centre, angle au centre
CY:
Centre comme cote de segment
Q:
Nombre de côtés (3 † Q † 127)
A:
Angle – référence: cf. figure d'aide
K:
Diamètre du cercle inscrit (SW)/longueur
• K<0: diamètre du cercle inscrit
• K>0: longueur du côté
R:
Chanfrein/arrondi
• R<0: longueur du chanfrein
• R>0: rayon de l'arrondi
