Cycles filetage
Filet à trajectoire unique G33

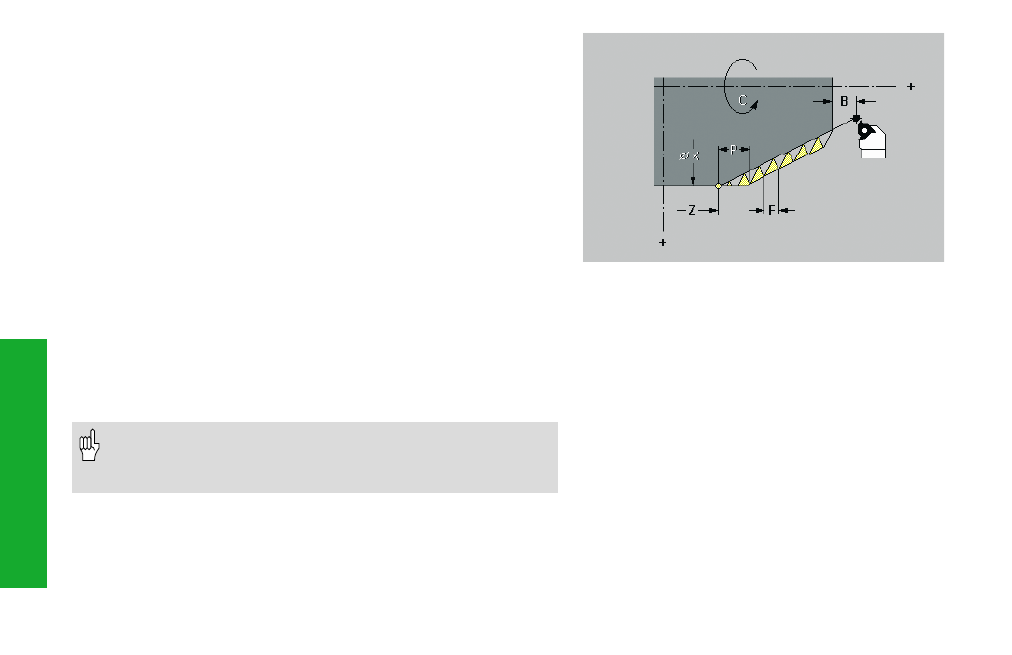

G33 réalise des filets, quel que soit leur sens et leur position (filet
longitudinal, conique ou transversal; filet interne ou externe).
Le filet débute à la position effective de l'outil et finit sur „X, Z“.
Paramètres
X, Z:
Point final du filet (cote de diamètre X)
F:
Pas de vis
B:
Longueur d'approche – par défaut : 0
P:
Longueur de sortie – par défaut : 0
C:
Angle initial (si début de filetage défini par rapport à un
élément de contour à rotation non symétrique) – par défaut: 0
Q:
Numéro de la broche – par défaut: 0 (broche principale)
H:
Sens de référence pour pas de vis – par défaut: 3
• H=0: avance sur l'axe Z (pour filet longitudinal et conique
jusqu'à +45°/–45° max. par rapport à l'axe Z
• H=1: avance sur l'axe X (pour filet longitudinal et conique
jusqu'à +45°/–45° max. par rapport à l'axe X
• H=3: Avance de trajectoire
E:
Pas de vis variable (augmente/diminue le pas de vis à chaque
tour de E) – par défaut: 0
• „Arrêt cycle“ agit à la fin d'une coupe de filetage.
• Les potentiomètres d'avance et de broche ne sont pas
actifs pendant l'exécution du cycle.
