HEIDENHAIN MANUALplus 4110 Pilot Manuel d'utilisation
Page 51
51
D
é
finition de la pi
è
ce br
ut
e

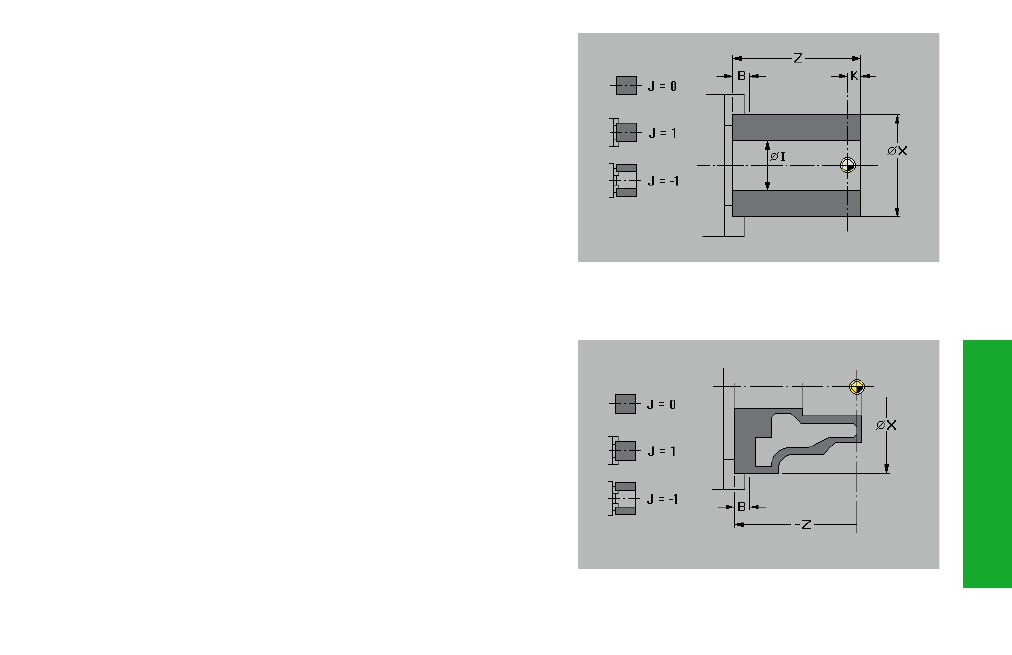

Mandrin cylindre/tube G20
G20 définit la pièce brute ainsi que la situation de serrage. Ces
informations sont utilisées lors de la simulation graphique.
Paramètres
X:
Diamètre
Z:
Longueur (y compris surépaisseur transversale et zone de
serrage)
K:
Bord droit (surépaisseur transversale)
I:
Diamètre interne pour pièce brute de type „tube“
B:
Zone de serrage
J:
Type de serrage
• 0: pas de serrage
• 1: serrage externe
• 2: serrage interne
Contour de la pièce brute G21
G21 définit la situation de serrage. La définition de la pièce brute
s'effectue avec les commandes G1, G2/3 et G12/13, immédiatement
après G21. La définition de la pièce brute se termine par une
commande G80.
Ces informations sont utilisées lors de la simulation graphique.
Paramètres
X:
Diamètre de serrage
Z:
Position de serrage en Z
B:
Zone de serrage
J:
Type de serrage
• 0: pas de serrage
• 1: serrage externe
• 2: serrage interne
