Programmation ICP
Eléments de contour ICP
Saisie ligne: Sélectionnez le sens à l'aide du symbole de menu et
indiquez les cotes de l'élément de contour. Pour une ligne en
interpolation d'axes, cf. figure d'aide pour le sens de l'angle.
Saisie arc de cercle: Définissez le sens de rotation et la mode de
cotation avec le symbole du menu. En plus de l'indication du point
cible, la MANUALplus a besoin:
• du centre ou
• du rayon ou
• du centre et du rayon
Contours sur face frontale et pourtour: Cotation cartésienne ou
polaire. La position de la touche „polaire“ est déterminante. Introdui-
sez les coordonnées cartésiennes en absolu ou incrémental.
• Définissez le point initial lors de la définition du premier
élément de contour.
• Point final = point cible du dernier élément de contour.
• Une avance spéciale sera utilisée lors de la finition de
l'élément de contour.
• La MANUALplus calcule les coordonnées manquantes,
points d'intersection, centres, etc., dans la mesure toutefois
où ces calculs sont mathématiquement possibles.
• Introduisez les coordonnées du contour en absolu ou en
incrémental.
• Vous appelez „sélection des contours ICP“: la MANUALplus
n'affiche, selon le cycle, que les contours ICP pour le
contour de tournage, la face frontale ou le pourtour.

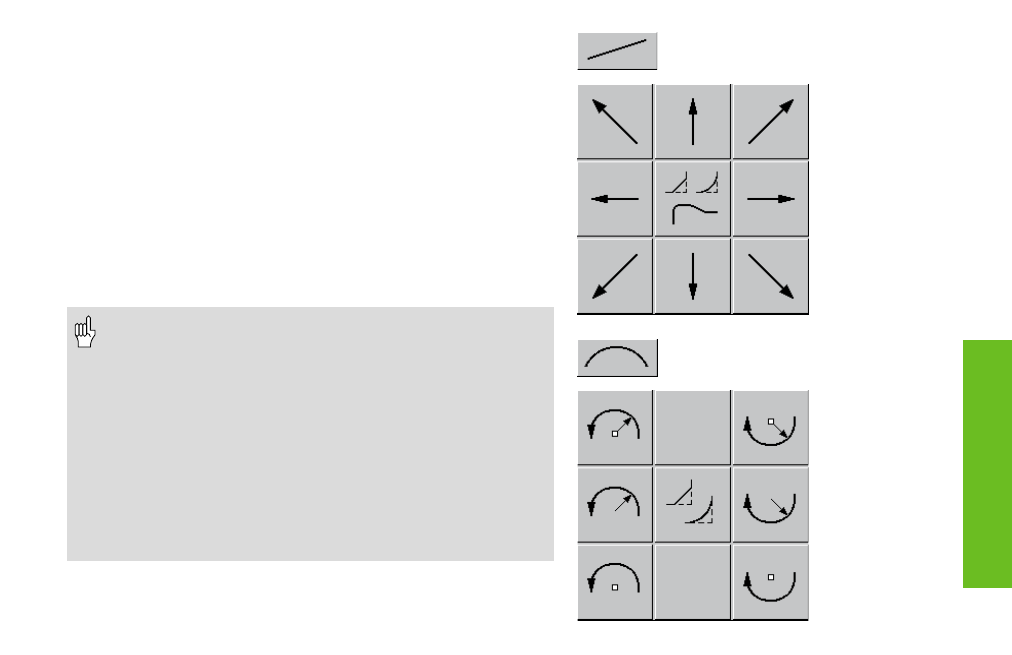

Appel du menu de lignes
Appel du menu arcs de cercle
