100
Usinage sur le pourtour
Droite sur le pourtour G111
Géométrie: G111 définit une droite sur un contour situé sur le
pourtour.
Paramètres
Z, C:

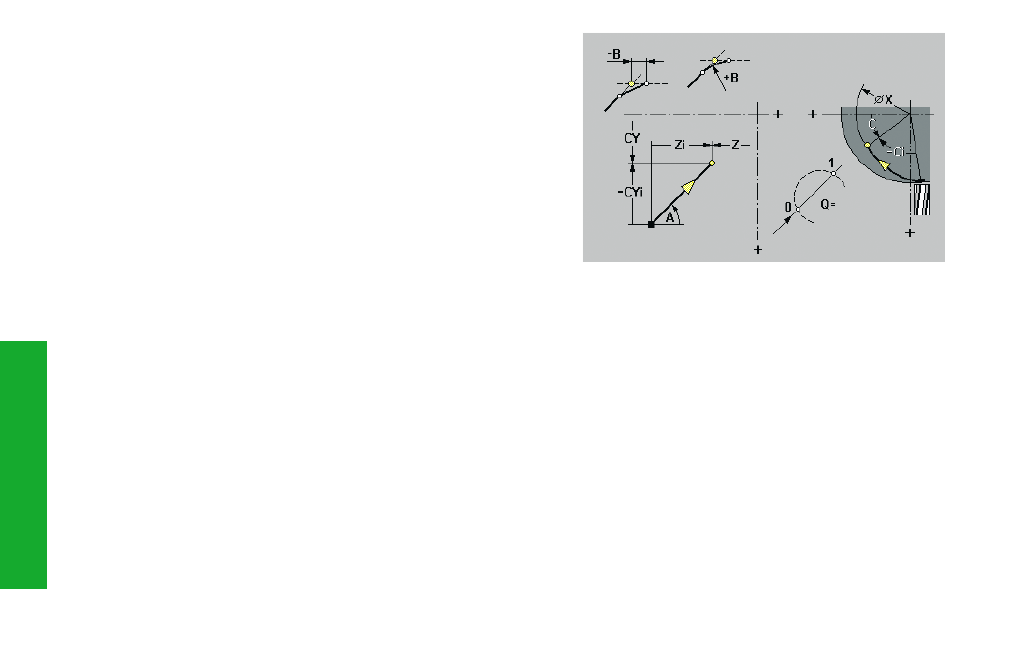

Point final, angle final – direction angulaire: cf. figure d'aide
CY: Point final comme cote de segment
A: Angle d'inclinaison – référence: cf. figure d'aide
Q: Point d'intersection – par défaut: Q=0
• Q=0: point d'intersection proche
• Q=1: point d'intersection éloigné
B: Chanfrein/arrondi
• B pas d'introduction: raccordement tangentiel
• B=0: pas de raccordement tangentiel
• B>0: rayon de l'arrondi
• B<0: largeur du chanfrein
Usinage: L'outil se déplace de manière linéaire, en avance d'usinage,
jusqu'au „point final".
Paramètres
Z, C:
Point final, angle final – direction angulaire: cf. figure d'aide
CY: Point final comme cote de segment
X: Point final (cote de diamètre X – (passe)
