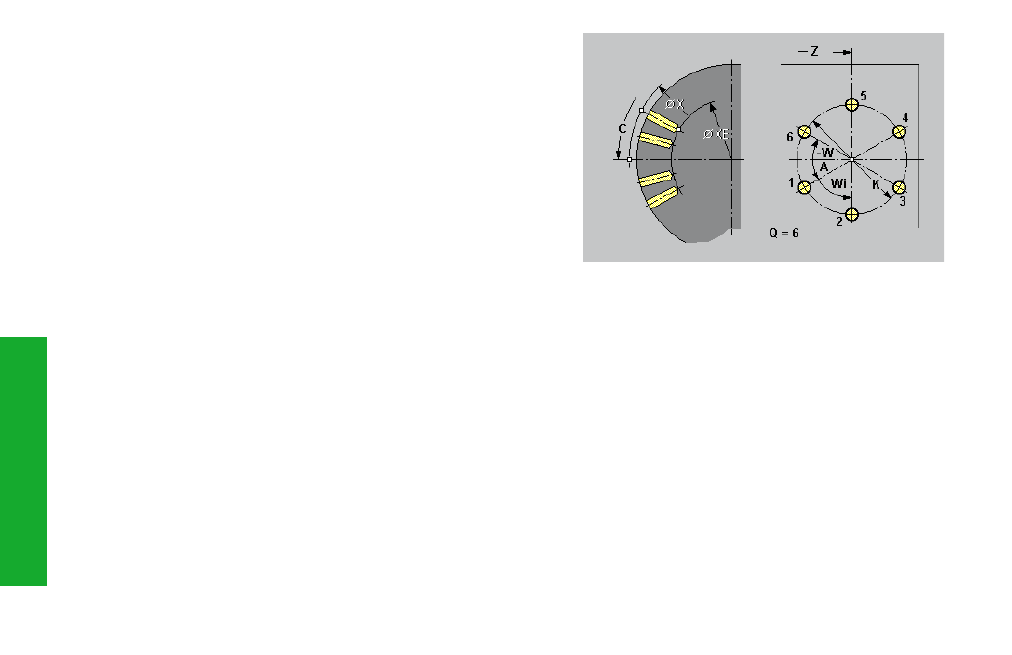

Modèle circulaire sur le pourtour G746
G746 réalise des modèles de trous ou de figures de fraisage
équidistants sur un cercle ou un arc de cercle situé sur le pourtour. Si
vous n'indiquez pas „XE“, la commande utilise le cycle de perçage/
fraisage ou la définition de figure de la séquence CN suivante – cycle
de perçage G71, G74, G36 ou figure G314, G315, G317 (fraisage).
Paramètres
Z, C:
Centre, angle (centre du modèle en coordonnées polaires)
X, XE: Point initial, point final pour perçage/fraisage (cote de
diamètre)
K: Diamètre du modèle
A, W: Angle initial/angle final
Wi: Incrément angulaire – écart par rapport à la position suivante
Q: Nombre de trous/figures – par défaut: 1
V: Sens du déroulement (nécessaire si W a été défini) – par
défaut: 0
Disposition des trous/figures:
• V=0: sur l'arc de cercle le plus long
• V=1: à partir de A, dans le sens horaire
• V=2: à partir de A, dans le sens anti-horaire
