HEIDENHAIN MANUALplus 4110 Pilot Manuel d'utilisation
Page 36
35
Cycles de fraisage

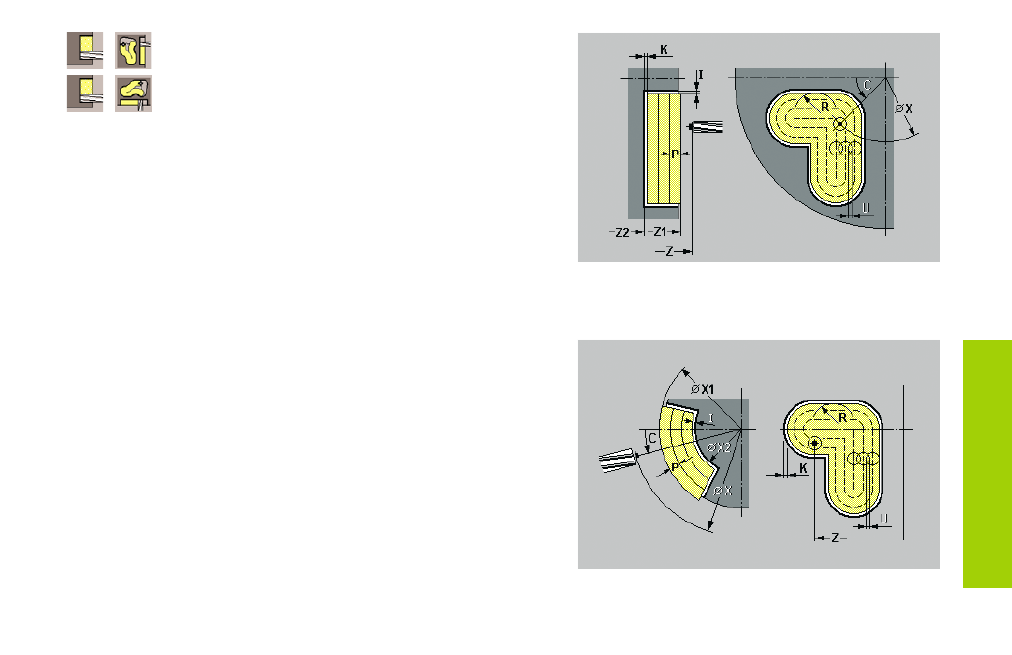

Figure axiale ICP
Figure radiale ICP
En fonction des paramètres, le cycle fraise un contour ou effectue
l'ébauche/la finition d'une poche sur la face frontale/le pourtour.
Remarques relatives aux paramètres du cycle:
U:
Facteur de recouvrement
• pas d'introduction: fraisage de contour
• U>0: fraisage de poche – recouvrement (min.) des
trajectoires de fraisage = U*diamètre de la fraise
H:
Sens de déroulement du fraisage – par défaut: 0
• H=0: en opposition
• H=1: en avalant
J:
Fraisage de contour:
• J=0: sur le contour
• J=1: à l'intérieur
• J=2: à l'extérieur
Fraisage de poche:
• J=0: de l'intérieur vers l'extérieur
• J=1: de l'extérieur vers l'intérieur
O:
Mode de fraisage (uniquement avec le fraisage de poche) –
par défaut: 0
• O=0: ébauche
• O=1: finition
Figure axiale ICP
Figure radiale ICP
