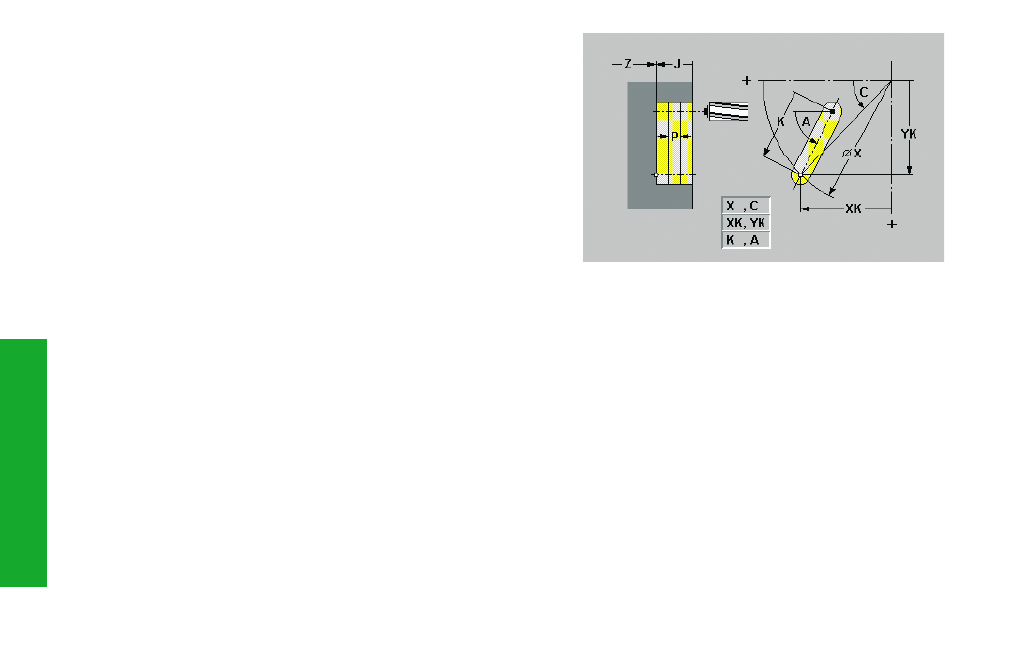

Rainure linéaire sur la face frontale G791
G791 fraise une rainure allant de la position actuelle de l'outil jusqu'au
point final.
Orientez la broche à la position angulaire désirée avant d'appeler le
cycle G791.
Paramètres
X, C:
Diamètre, angle final – point final de la rainure (coordonnées
polaires)
XK, YK: Point final de la rainure (coordonnées cartésiennes)
K: Longueur de la rainure – se réfère au centre de la fraise
A: Angle de la rainure – référence: cf. figure d'aide
Z: Fond de fraisage
J: Profondeur de fraisage – par défaut: fraisage à partir de la
position actuelle de l'outil
P: Passe max. – par défaut: profondeur totale en une passe
F: Avance de plongée (pour plongée en profondeur) – par
défaut: avance active
