Cycles filetage

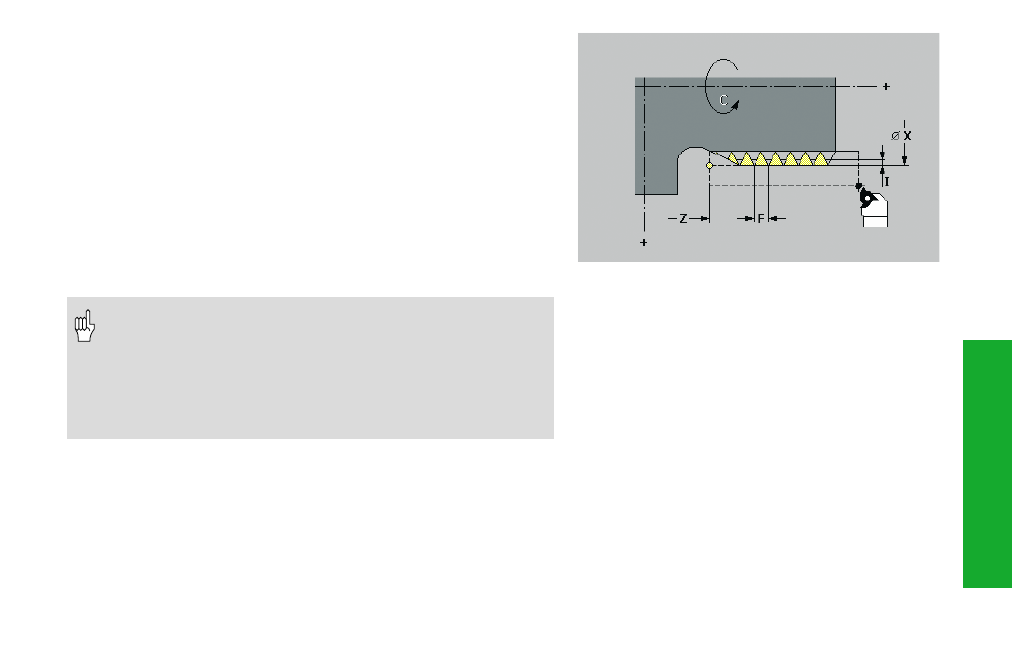

Filet ISO métrique G35
G35 réalise un filet longitudinal (interne ou externe). A partir de la
position de l'outil par rapport au point final du filet, la MANUALplus
détermine si le cycle doit créer un filet externe ou interne.
Paramètres
X, Z:
Point final du filet (cote de diamètre X)
F: Pas de vis – par défaut: tableau standard
I: Plongée max. – par défaut: I est calculé en fonction du pas de
vis et de la vitesse de rotation
Q: Nb de passages à vide après la dernière passe – pâr défaut: 0
B: Passes restantes – par défaut: 0
• B=0: répartition de la „dernière coupe" en 1/2, 1/4 1/8
1/8ième de coupe.
• B=1: sans répartition de passes restante
• „Arrêt cycle“ agit à la fin d'une coupe de filetage.
• Les potentiomètres d'avance et de broche ne sont pas
actifs pendant l'exécution du cycle.
• Pour les filets internes, indiquez „F“ car le diamètre de
l'élément longitudinal ne correspond pas au diamètre du
filet. Lorsque la MANUALplus calcule le pas de vis, on peut
escompter de faibles écarts.
