Usinage sur le pourtour

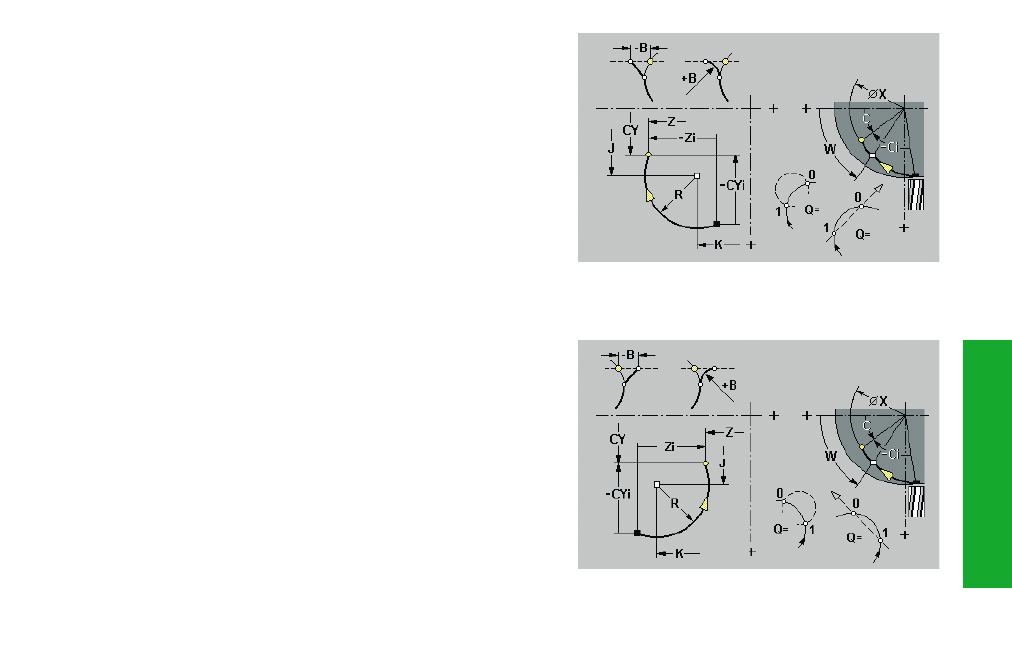

Déplacement circulaire sur le pourtour G112/G113
Géométrie: G112/G113 définissent un arc de cercle sur un contour
situé sur le pourtour.
Paramètres
Z, C:
Point final, angle final – direction angulaire: cf. figure d'aide
CY:
Point final comme cote de segment (référence: diamètre de
référence G120)
R:
Rayon
K, J:
Centre (J comme cote de segment)
W:
Angle au centre – direction angulaire: cf. figure d'aide
Q:
Point d'intersection – par défaut: Q=0
• Q=0: point d'intersection proche
• Q=1: point d'intersection éloigné
B:
Chanfrein/arrondi
• B pas d'introduction: raccordement tangentiel
• B=0: pas de raccordement tangentiel
• B>0: rayon de l'arrondi
• B<0: largeur du chanfrein
Usinage: L'outil se déplace selon l'avance d'usinage sur une trajec-
toire circulaire jusqu'au „point final". Sens de rotation de G112, G113:
cf. figure d'aide.
Paramètres
Z, C:
Point final, angle final – direction angulaire: cf. figure d'aide
CY:
Point final comme cote de segment
R:
Rayon
K, J:
Centre (J comme cote de segment)
W:
Angle au centre – direction angulaire: cf. figure d'aide
X:
Point final (cote de diamètre X) – (passe)
