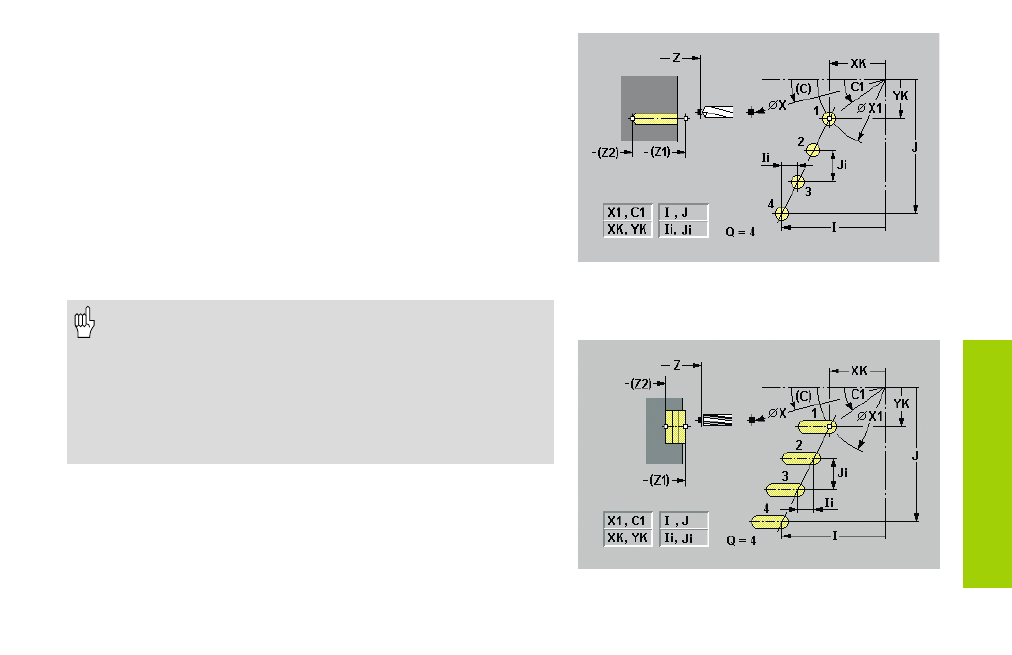

Modèle linéaire axial
„Modèle linéaire“ est activé pour les cycles de perçage (perçage,
perçage profond, taraudage) et de fraisage (rainure, contour ICP) pour
réaliser des modèles de trous/figures de fraisage équidistants sur une
ligne située sur la face frontale.
Définissez le „point initial/point final du modèle“ et les positions du
modèle avec les combinaisons de paramètres suivantes:
• Point de départ du modèle:
• X1, C1 ou
• XK, YK
• Positions du modèle:
• Ii, Ji et Q
• I, J et Q
• Modèles de perçages: La MANUALplus génère M12, M13
(serrage/desserrage frein à mâchoires) si l'outil de perçage/
taraudage est un outil „tournant“ (paramètre „outil tournant
H“) et si le „sens de rotation MD“ est défini.
• Contours de fraisage ICP: Si le point initial du contour n'est
pas sur l'origine des coordonnées, la distance entre le point
initial du contour et l'origine des coordonnées est addition-
née à la position du modèle.
