40
Mod
è
les per
ç
ages et fraisages

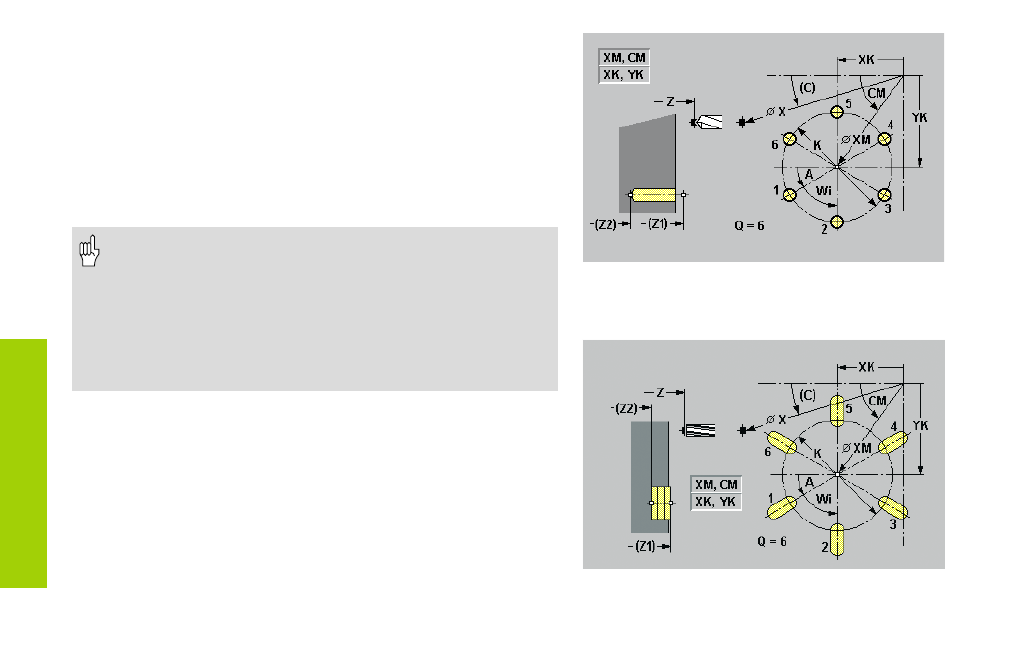

Modèle circulaire axial
„Modèle circulaire“ est activé pour les cycles de perçage (perçage,
perçage profond, taraudage) et de fraisage (rainure, contour ICP) pour
réaliser des modèles de trous/figures de fraisage équidistants sur un
cercle ou un arc de cercle situé sur la face frontale.
Vous définissez le centre de l'arc de cercle ainsi que les différentes
positions du modèle avec les combinaisons de paramètres suivantes:
• XM, CM
• XK, YK
• Modèles de perçages: La MANUALplus génère M12, M13
(serrage/desserrage frein à mâchoires) si l'outil de perçage/
taraudage est un outil „tournant“ (paramètre „outil tournant
H“) et si le „sens de rotation MD“ est défini.
• Contours de fraisage ICP: Si le point initial du contour n'est
pas sur l'origine des coordonnées, la distance entre le point
initial du contour et l'origine des coordonnées est addition-
née à la position du modèle.
