97
Usinag
e sur la f
ace fr
ontale

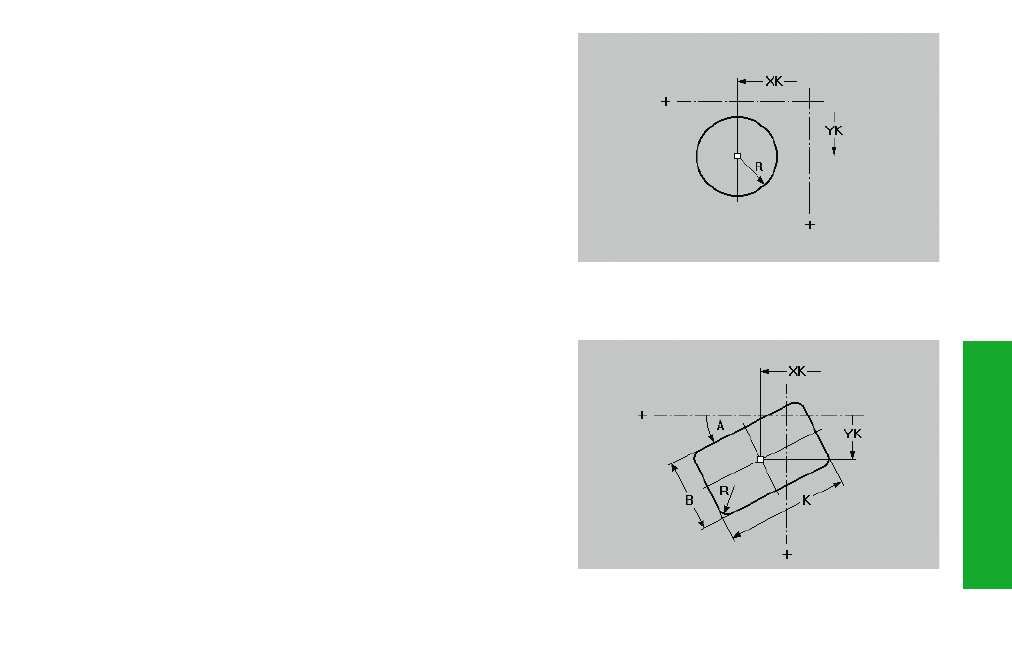

Définition de figure pour cercle entier sur la face
frontale G304
G304 définit un cercle entier sur la face frontale. Vous programmez
cette figure en la combinant avec G793 ou G797.
Paramètres
XK, YK:
Centre
R:
Rayon du cercle
Définition de figure pour rectangle sur la face frontale
G305
G305 définit un rectangle sur la face frontale. Vous programmez cette
figure en la combinant avec G793 ou G797.
Paramètres
XK, YK:
Centre
A:
Angle – référence: cf. figure d'aide
K:
Longueur du rectangle
B:
Hauteur du rectangle
R:
Chanfrein/arrondi
• R<0: longueur du chanfrein
• R>0: rayon de l'arrondi
