HEIDENHAIN MANUALplus 4110 Pilot Manuel d'utilisation
Page 12
12
Pi
è
ce brute

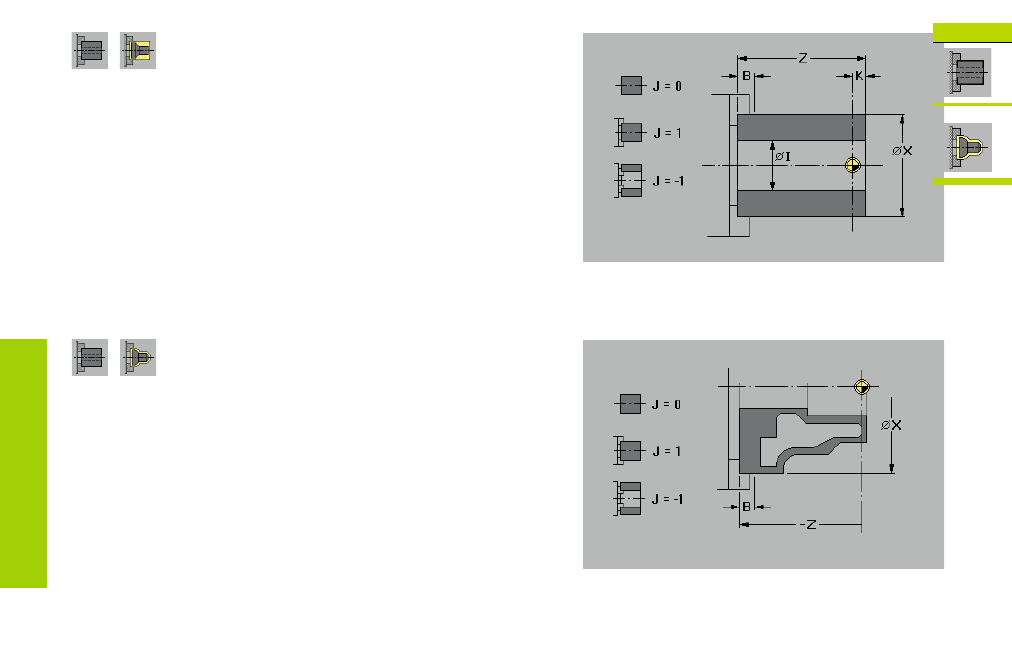

Pièce brute barre/tube
Le cycle définit la pièce brute ainsi que la situation de serrage. Ces
informations sont utilisées lors de la simulation graphique.
Remarques relatives aux paramètres du cycle:
X:
Diamètre extérieur
Z:
Longueur (y compris surépaisseur transversale et zone de serrage)
I:
Diamètre interne pour pièce brute de type „tube“
K:
Bord droit (surépaisseur transversale)
B:
Zone de serrage
J:
Type de serrage
• 0: pas de serrage
• 1: serrage externe
• 2: serrage interne
Contour pièce brute ICP
Le cycle relie la pièce brute définie avec ICP et décrit la situation de
serrage. Ces informations sont utilisées lors de la simulation graphique.
Remarques relatives aux paramètres du cycle:
X:
Diamètre de serrage
Z:
Position de serrage en Z
B:
Zone de serrage
J:
Type de serrage
• 0: pas de serrage
• 1: serrage externe
• 2: serrage interne
N:
ICP Konturnummer
Contour pi
<
Cycle
Le cycle reli
la situation d
utilisées lors
Paramètres
X:Diamèt
Z: Position
B:Zone de
J: Type de
■
■
■
N:
N
