80
Cycles filetage

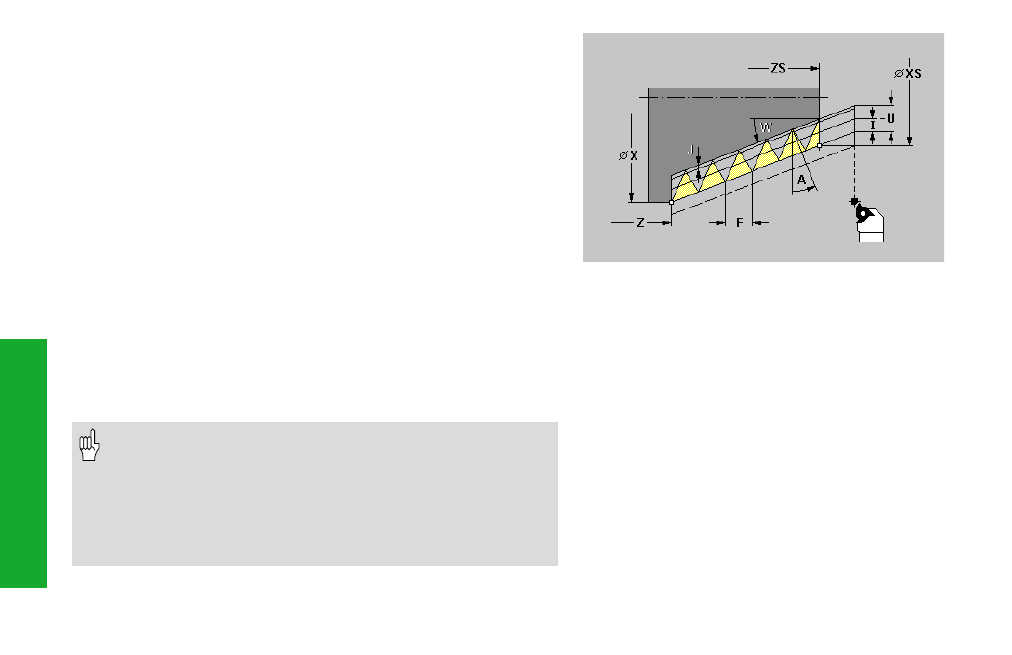

Filet conique G353
G353 réalise un filet conique à une ou plusieurs rotations. Le filet
commence sur „XS, ZS“ et se termine sur „X, Z“.
Paramètres
XS,ZS: Point initial du filet (cote de diamètre XS)
X, Z:
Point final du filet (cote de diamètre X)
F: Pas de vis
U: Profondeur du filet
U > 0: filet interne
U<=0: filet externe sur face longitudinale, frontale ou arrière
I: Plongée max. – par défaut: I est calculé en fonction du pas de
vis et de la profondeur du filet
A: Angle de passe – par défaut: 30°; plage: –60° < A < 60°
• A>0: passe flanc droit
• A<0: passe flanc gauche
D: Nombre de rotations – par défaut: 1
W: Angle du cône – par défaut: 0; plage: –45° < W < 45°
J: Profondeur de coupe restante – par défaut: 1/100 mm
E: Pas de vis variable (augmente/diminue le pas de vis à chaque
tour de E) – par défaut: 0
• „Arrêt cycle“ agit à la fin d'une coupe de filetage.
• Les potentiomètres d'avance et de broche ne sont pas
actifs pendant l'exécution du cycle.
• Combinaisons de paramètres pour définir l'angle du cône:
• XS/ZS, X/Z
• XS/ZS, Z, W
• ZS, X/Z, W
