Multipasses
Cycle de finition de contour G89

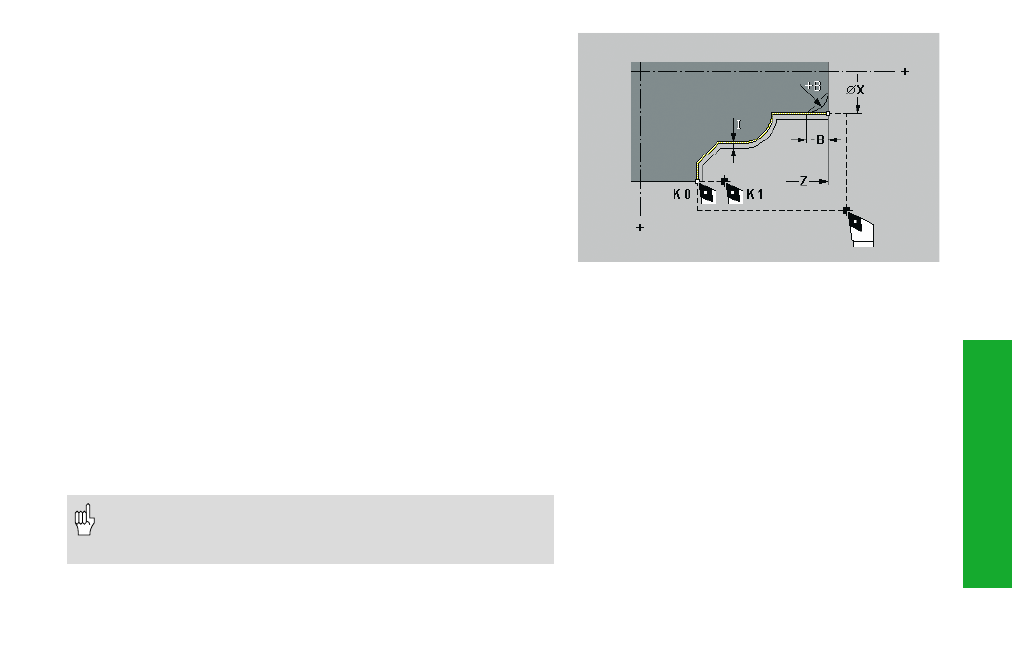

G89 effectue la finition de la section de contour décrite dans les
séquences suivantes.
Avec CRD: Dans la séquence après G89, G41/G42 active la CRD et
définit l'usinage à gauche ou à droite du contour (réf. sens du contour).
• G41: à droite du contour
• G42: à gauche du contour
La CRD est désactivée à la fin du cycle.
Sans CRD: séquence après G89: ne pas programmer G41/G42.
Paramètres
B:
Chanfrein/arrondi (au début de la section de contour)
• B>0: rayon de l'arrondi
• B<0: largeur du chanfrein
I:
Surépaisseur (équidistante) – surépaisseur négative autorisée.
K:
Retrait en fin de cycle
• pas d'introduction: retour au point initial
• K=0: l'outil s'immobilise en fin de cycle
• K>0: l'outil est relevé de K
J:
Position de l'élément (si la section de contour débute par un
chanfrein/arrondi) – par défaut: 1; élément de référence:
• J = 1:
élément transversal dans le sens +X
• J=–1:
élément transversal dans le sens –X
• J = 2:
élément longitudinal dans le sens +Z
• J=–2:
élément longitudinal dans le sens –Z
Surépaisseurs: La surépaisseur G58 sera prise en compte si I
n'est pas indiqué dans le cycle. Elle sera effacée lorsque le
cycle aura été exécuté.
