Cycles de d
é
gagements
Dégagement de filetage DIN 76
Dégagement DIN 509 E
Dégagement DIN 509 F
Les cycles réalisent le dégagement, une attaque de filet, le cylindre
en avant ainsi que la surface transversale suivante.
Les paramètres que vous n'avez pas définis sont calculés par la
MANUALplus à partir du tableau standard.
Dégagement de filetage: Si vous introduisez la „surépaisseur de
dégagement P“, l'usinage sera divisé en une phase d'ébauche et une
autre de finition. „P“ est la surépaisseur longitudinale; la surépaisseur
transversale est toujours de 0,1 mm.

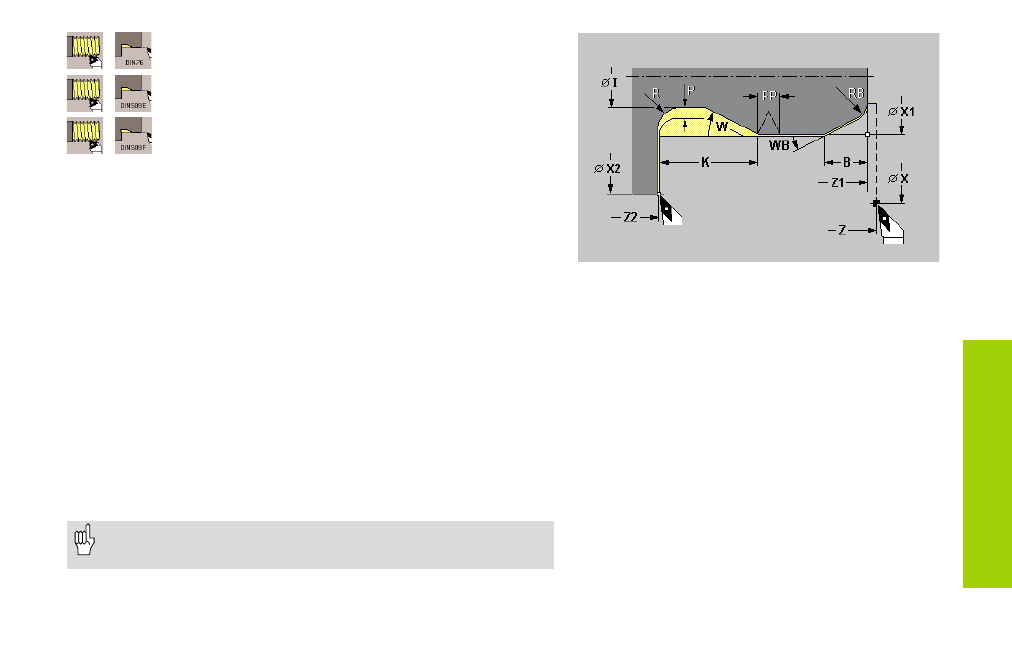

Remarques relatives aux paramètres du cycle:
FP:
Pas de vis (dégagement de filetage) – par défaut: FP défini en
fonction du diamètre
E:
Avance réduite (de plongée) – par défaut: avance F
R:
Rayon du dégagement – par défaut: tableau standard. Il est
exécuté sur les deux côtés du dégagement.
B:
Longueur d'attaque du cylindre – par défaut: pas d'attaque
WB:
Angle d'attaque – par défaut: 45 °
RB:
Rayon d'attaque – par défaut: pas de rayon d'attaque
Les paramètres que vous programmez sont pris en compte –
même si le tableau standard prévoit d'autres valeurs.
Exemple: dégagement de filetage DIN 76
