42
Mod
è
les per
ç
ages et fraisages

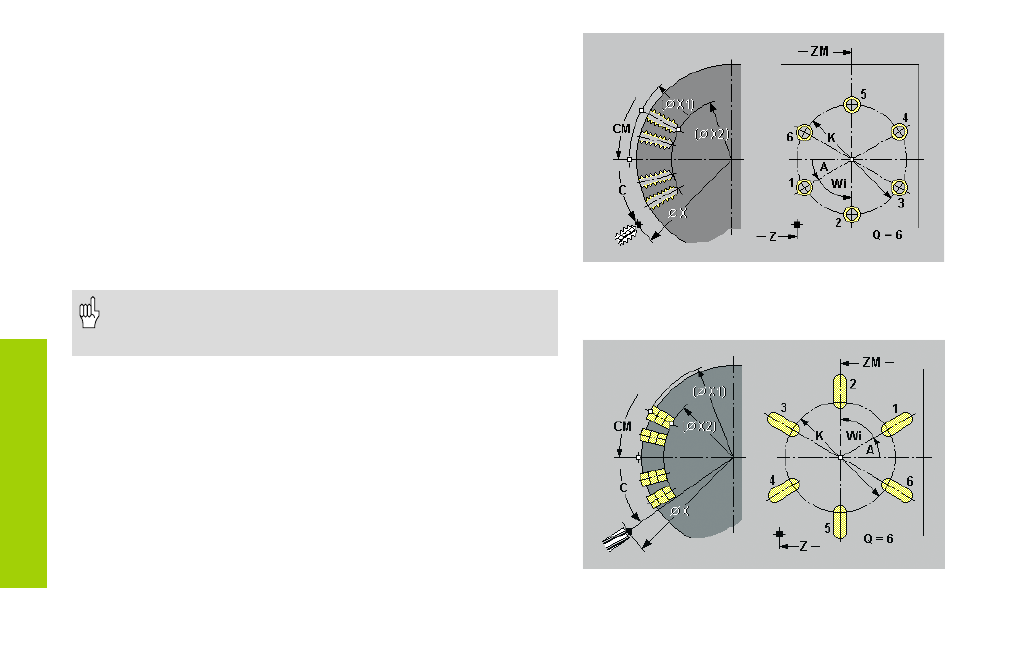

Modèle circulaire radial
„Modèle circulaire“ est activé pour les cycles de perçage (perçage,
perçage profond, taraudage) et de fraisage (rainure, contour ICP) pour
réaliser des modèles de trous/figures de fraisage équidistants sur un
cercle ou arc de cercle situé sur le pourtour.
Remarques relatives aux paramètres du cycle:
C:
Angle broche (position axe C) – par défaut: angle broche
actuel
ZM,CM: Centre du modèle
A:
Angle 1er trou (angle broche) – par défaut: 0°
Wi: Incrément angulaire (écarts sur le modèle) – par défaut:
trous/figures de fraisage répartis régulièrement sur la
périphérie
Contours de fraisage ICP: Si le point initial n'est pas sur
l'origine, la distance entre le point initial du contour et l'origine
des coordonnées est additionnée à la position du modèle.
