103
Usinage sur le pourtour
Fraisage de contours et figures sur le pourtour G794
G794 fraise des figures ou „contours libres“ sur le pourtour.
La figure ou le „contour libre“ à fraiser suit G794:
• Figure: G314 – cercle, G315 – rectangle ou G317 – polygone suivi
de G80.
• Contour libre: G110 – point initial du contour libre; définition du
contour avec G111..G113; G80 – fin de la définition du contour
Paramètres
X, XE: Arête supérieure de la fraise (diamètre), fond de fraisage
P:
Passe max. – par défaut: une passe
U: Facteur de recouvrement – par défaut: 0
• U=0: fraisage du contour
• U>0: recouvrement (min.) = U*diamètre de la fraise
R: Rayon d'approche (rayon de l'arc de cercle d'approche/de
sortie) – par défaut: 0
• R=0: élément de contour directement abordé
• R>0: fraise se déplace sur arc de cercle d'approche/de sortie
• R<0 angles internes: fraise se déplace sur l'arc de cercle
d'approche/de sortie
• R<0 angles externes: longueur élément linéaire d'approche/
de sortie
K, I: Surépaisseur parallèle au contour, surépaisseur dans le sens
de la plongée
F: Avance de plongée (pour plongée en profondeur) – par défaut:
avance active
E: Avance réduite pour éléments circulaires – par défaut: avance
actuelle
H: Sens de déplacement fraise – par défaut: 0
• H=0: en opposition
• H=1: en avalant
Q: Cycle (= lieu fraisage) – par défaut: 0
Fraisage de contour (U=0)
• Q=0: centre de la fraise sur le contour
• Q=1 – contour fermé: fraisage interne
• Q=1 – contour ouvert: à gauche, dans le
sens de l'usinage
• Q=2 – contour fermé: fraisage externe
• Q=2 – contour ouvert: à droite, dans le
sens de l'usinage

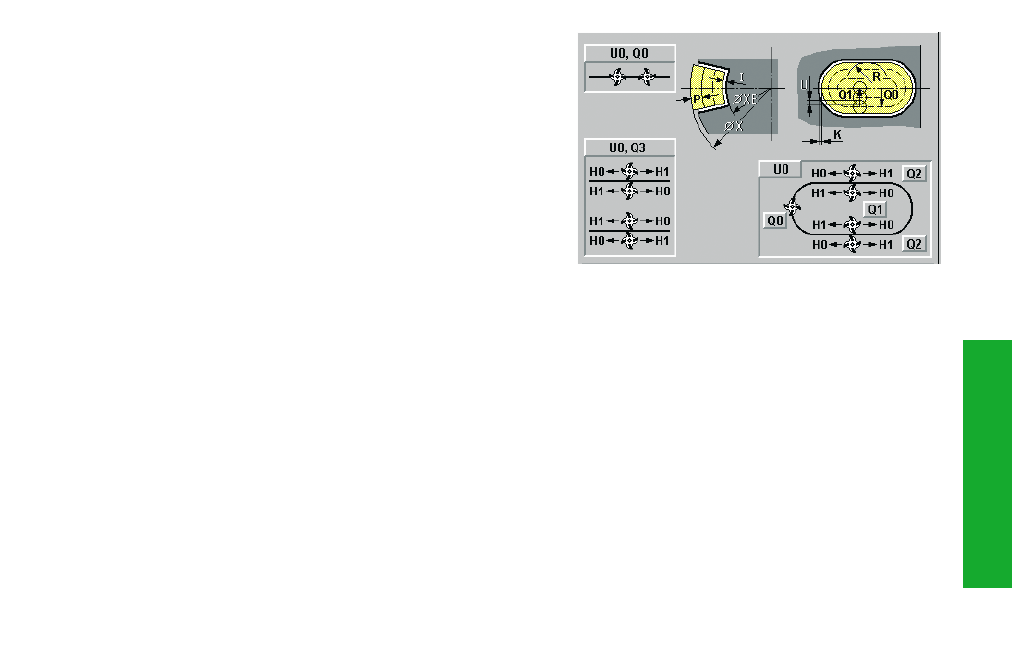

• Q=3: cf. figure d'aide
Fraisage de poches (U>0)
• Q=0: de l'intérieur vers l'extérieur
• Q=1: de l'extérieur vers l'intérieur
O: Ebauche/finition – par défaut: 0
• O=0: ébauche
• O=1: finition
