Fraisage de filets G799

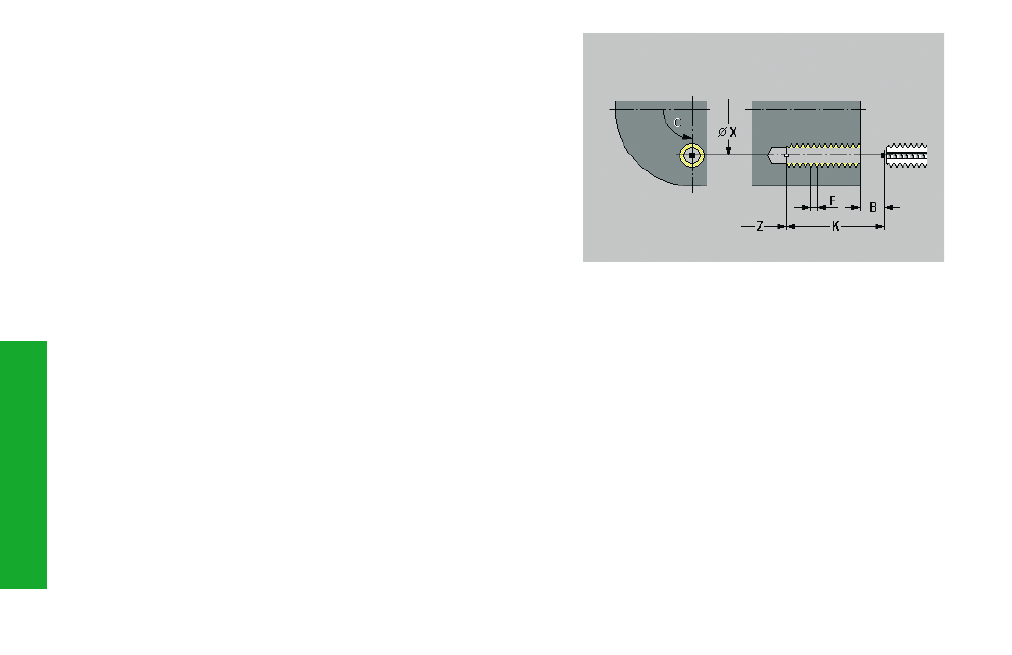

G799 fraise un filet à l'intérieur d'un trou existant.
Positionnez l'outil au centre du trou avant d'appeler le cycle G799. Le
cycle positionne l'outil à l'intérieur du trou, sur le „point final du filet“.
L'outil se déplace ensuite selon le „rayon d'approche R“, fraise le filet
sur une rotation de 360° et effectue une passe en fonction du „pas de
vis F“. Pour terminer, le cycle dégage l'outil et le rétracte au point de
départ.
Paramètres
Z:
Point initial du filet
K:
Profondeur du filet
R:
Rayon d'approche – par défaut: (I – diamètre de la fraise)/2
F:
Pas de vis
I:
Diamètre intérieur du filet
H:
Sens de déplacement de la fraise – par défaut: 0
• H=0: en opposition
• H=1: en avalant
J:
Sens du filet – par défaut: 0
• J=0: à droite
• J=1: à gauche
