Gorges

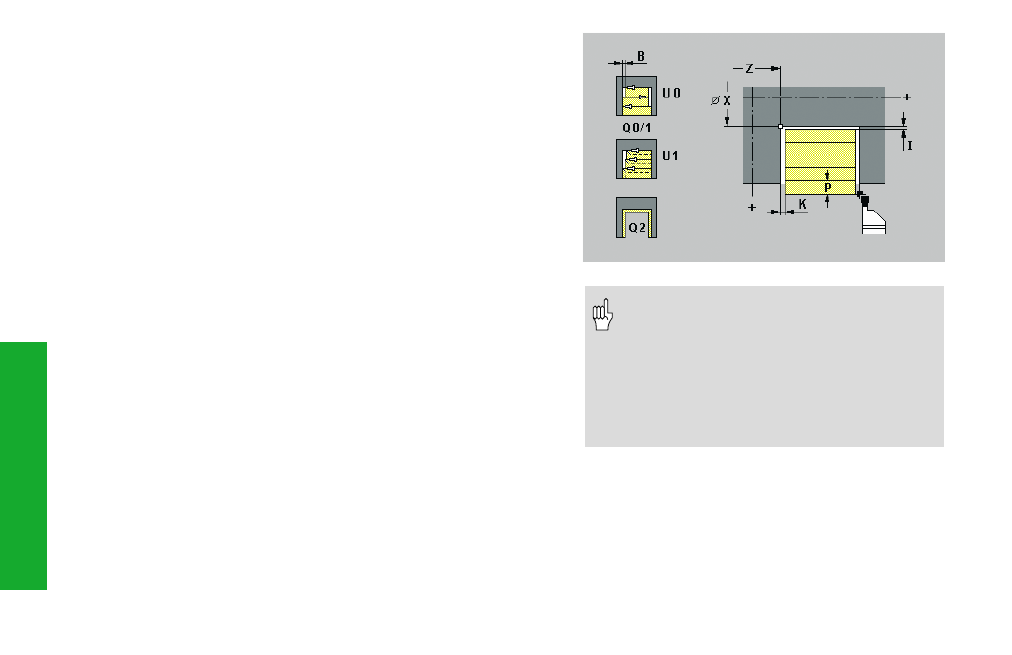

Cycle simple de tournage de gorges axiales G811
Cycle simple de tournage de gorges radiales G821
G811/G821 enlèvent les copeaux sur le rectangle décrit par la position
de l'outil et par „X, Z“.
Position de l'outil à la fin du cycle: point initial du cycle.
Paramètres
X, Z:
Angle de fond (cote de diamètre X)
P:
Profondeur de passe (max.)
I, K:
Surépaisseur en X, Z – par défaut: 0
Q:
Ebauche/finition
• Q=0: ébauche seulement
• Q=1: ébauche et finition
• Q=2: finition seulement
U:
Tournage unidirectionnel – par défaut: 0
• U=0: tournage bidirectionnel
• U=1: tournage unidirectionnel
G811: sens broche principale
G821: la MANUALplus enlève les copeaux dans le sens
position de l'outil – „angle de fond X“
B:
Largeur de décalage – par défaut: 0
O:
Avance de plongée – par défaut: avance active
E:
Avance de finition – par défaut: avance active
• Correction du rayon de la dent: sera
exécutée.
• Surépaisseurs: G57/G58 seront prises en
compte si I/K ne sont pas indiqués dans le
cycle. Elles seront effacées lorsque le
cycle aura été exécuté.
• Avec Q=2, vous définissez dans „I, K“ la
matière à enlever lors de la finition.
