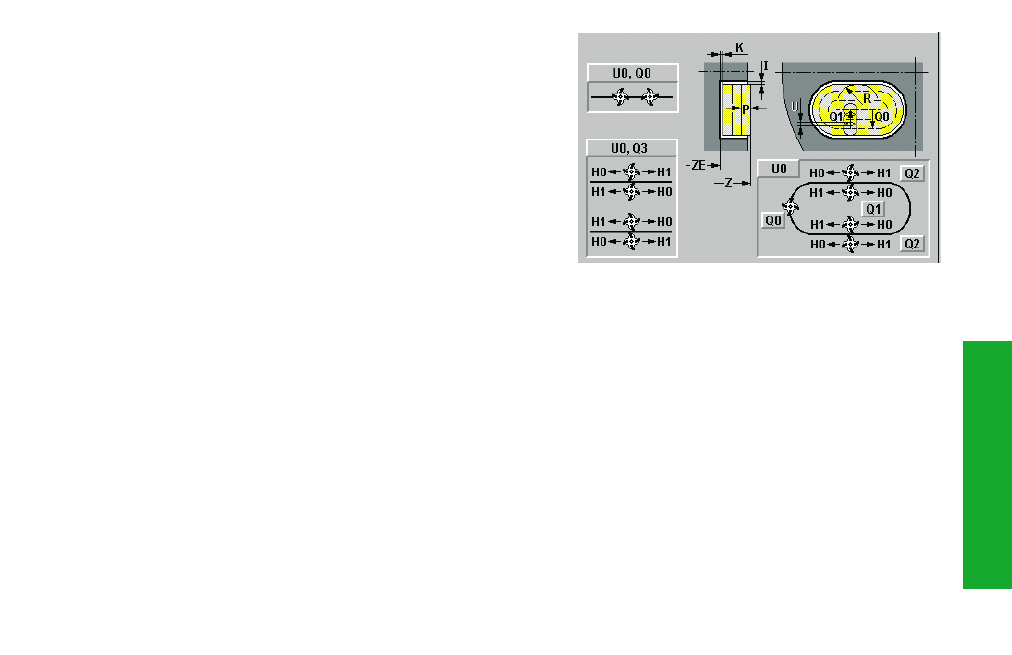

Fraisage de contours et figures sur face frontale G793
G793 fraise des figures ou „contours libres“ sur la face frontale.
La figure ou le „contour libre“ à fraiser suit G793:
• Figur: G304 – cercle, G305 – rectangle ou G307 – polygone suivi
de G80.
• Contour libre: G100 – point initial du contour libre; définition du
contour avec G101..G103; G80 – fin de la définition du contour
Paramètres
Z, ZE:
Arête supérieure de la fraise, fond de fraisage
P: Passe max. – par défaut: une passe
U: Facteur de recouvrement – par défaut: 0
• U=0: fraisage du contour
• U>0: recouvrement (min.) = U*diamètre de la fraise
R: Rayon d'approche (rayon de l'arc de cercle d'approche/sortie)
– par défaut: 0
• R=0: élément de contour directement abordé – puis
plongée verticale en profondeur
• R>0: fraise se déplace sur arc de cercle d'approche/sortie
• R<0 angles internes: fraise se déplace sur l'arc de cercle
d'approche/de sortie
• R<0 angles externes: longueur élément linéaire d'ap-
proche/de sortie
I: Surépaisseur parallèle au contour
K: Surépaisseur dans le sens de la plongée
F: Avance de plongée (pour plongée en profondeur) – par
défaut: avance active
E: Avance réduite pour éléments circulaires – par défaut:
avance actuelle
H: Sens de déplacement fraise – par défaut: 0
• H=0: en opposition
• H=1: en avalant
Q: Cycle (= lieu fraisage) – par défaut: 0
Fraisage de contour (U=0)
• Q=0: centre de la fraise sur le contour
• Q=1 – contour fermé: fraisage interne
• Q=1 – contour ouvert: à gauche, dans le
sens de l'usinage
• Q=2 – contour fermé: fraisage externe
• Q=2 – contour ouvert: à droite, dans le
sens de l'usinage
• Q=3 (contours ouverts): cf. figure d'aide
Fraisage de poches (U>0)
• Q=0: de l'intérieur vers l'extérieur
• Q=1: de l'extérieur vers l'intérieur
O: Ebauche/finition – par défaut: 0
• O=0: ébauche
• O=1: finition
