111

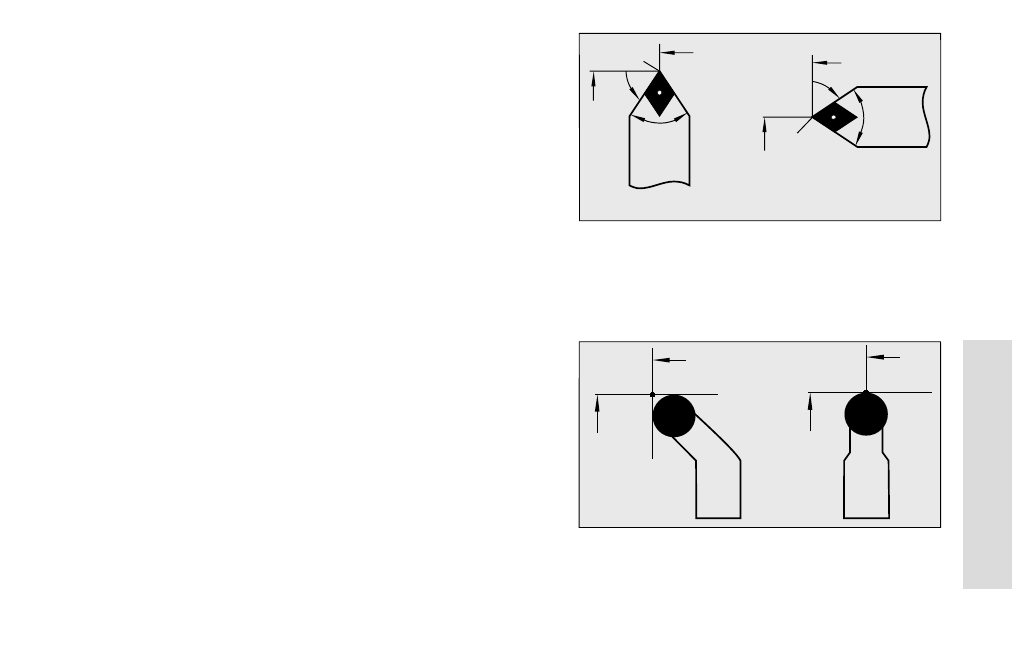

Outils neutres
Les orientations d'outil WO=2, 4, 6, 8 sont valables pour les outils
„neutres“. Neutre signifie que la dent est perpendiculaire à l'axe X ou
à l'axe Z. Cotation d'outils „neutres“: cf. fig. en haut et à droite.
WO = 2
WO = 8
Z
X
A
R
Z
X
B
A
R
B
Z
X
Z
X
WO = 1
WO = 2
Galets de tournage
Angle de pointe „B=0" caractérise un galet de tournage. Pour les
galets de tournage, le „point de référence“ servant à calculer les
„cotes de réglage X, Z“ dépend de l'orientation de l'outil. Cotation
des galets de tournage avec „WO=1“ et „WO=2“: cf. fig. en bas et à
droite.
Outils de t
our
nag
e
