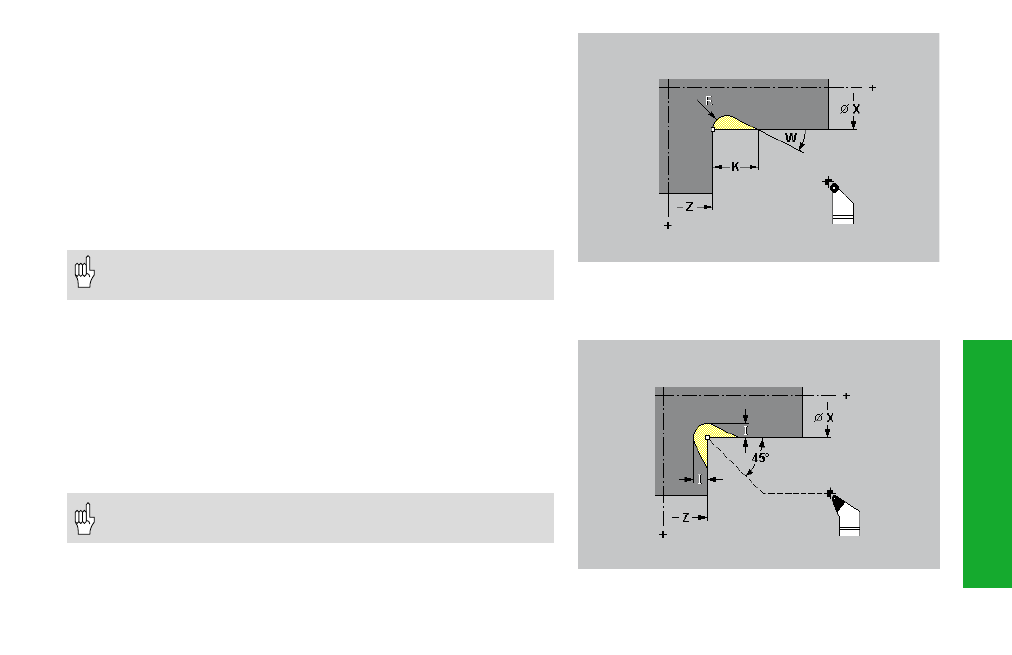

Dégagement de forme H G857
G857 réalise un dégagement de „forme H“. Si vous n'introduisez pas
W, il sera calculé à partir de K et de R. Le point final du dégagement
est alors situé sur l'„angle du contour“.
Position de l'outil à la fin du cycle: au point initial
Paramètres
X, Z:
Angle du contour (cote de diamètre X)
K:
Longueur du dégagement
R:
Rayon du dégagement – par défaut: pas d'élément circulaire
W:
Angle de plongée – par défaut: W sera calculé
• Correction du rayon de la dent: sera exécutée.
• Surépaisseurs: ne seront pas prises en compte
Dégagement de forme K G858
G858 réalise le dégagement de „forme K“. Une passe linéaire est
exécutée sous l'angle de 45° est exécutée.
Position de l'outil à la fin du cycle: au point initial
Paramètres
X, Z:
Angle du contour (cote de diamètre X)
I:
Profondeur du dégagement
• Correction du rayon de la dent: ne sera pas exécutée.
• Surépaisseurs: ne seront pas prises en compte
