96
Usinag
e sur la f
ace fr
ontale
Fraisage de surface sur la face frontale G797
En fonction de „Q“, G797 fraise des surfaces, un polygone ou la figure
définie par la commande après G797.
Avec „Q=0“, vous programmez dans la commande suivante l'une des
figures suivantes, puis G80:
• G304 – cercle
• G305 – rectangle
• G307 – polygone
Un polygone défini avec G797 (Q>0) est situé au centre. Une figure
définie dans la commande suivante peut être située en dehors du
centre.

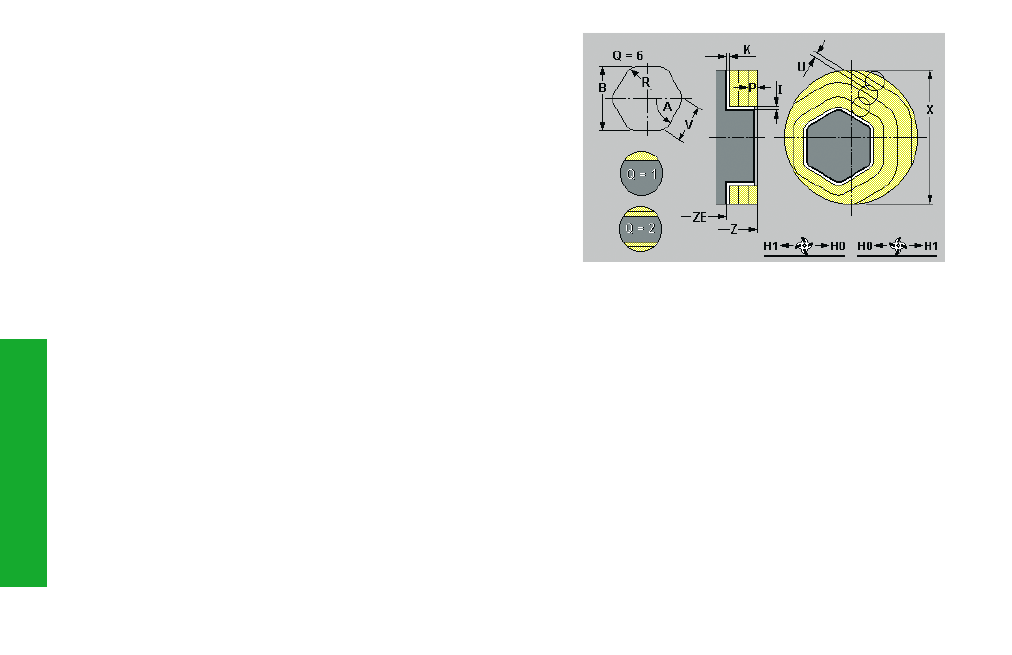

Paramètres
X:
Diamètre de limitation
Z, ZE: Côté de référence, fond de fraisage
B: Diamètre cercle inscrit – pas si Q=0
• bei Q=1: B est l'épaisseur résiduelle
• bei Q
‡2: B est le diamètre du cercle inscrit
V: Longueur du côté – pas si Q=0
R: Chanfrein/arrondi – pas si Q=0
• R<0: longueur du chanfrein
• R>0: rayon de l'arrondi
A: Angle d'inclinaison (référence: cf. figure d'aide – pas si Q=0
Q: Nombre de surfaces (0 † Q † 127) – par défaut: 0
• Q=0: une définition de contour suit G797
• Q=1: une surface
• Q=2: deux surfaces décalées de 180°
• Q=3: triangle
• Q=4: rectangle, carré
• Q>4: polygone
P: Passe max. – par défaut: une passe
U: Facteur recouvrement – recouvrement
(min.) = U*diamètre fraise – par défaut: 0,5
I, K: Surépaisseur parallèle au contour, dans le
sens de la passe
F: Avance de plongée (pour plongée en
profondeur) – par défaut: avance active
E: Avance réduite pour éléments circulaires –
par défaut: avance actuelle
H: Sens de déplacement fraise – par défaut: 0
• H=0: en opposition
• H=1: en avalant
O: Ebauche/finition – par défaut: 0
• O=0: ébauche
• O=1: finition
J: Uni/bidirectionnel (avec Q=1 ou Q=2)
• J=0: unidirectionnel
• J=1: bidirectionnel
