Cycles de fraisage

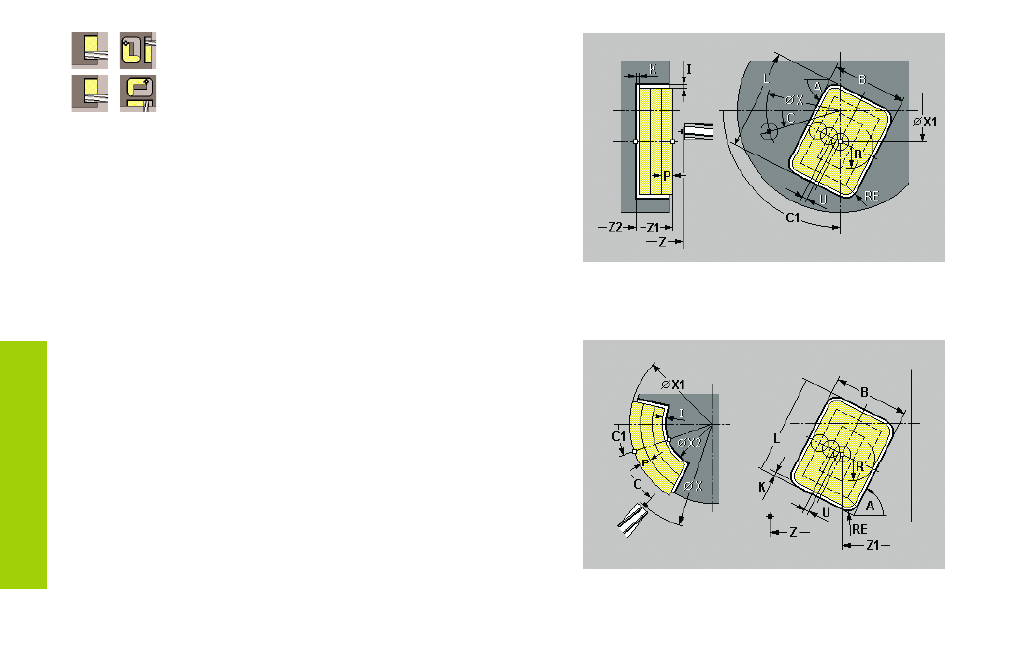

Figure axiale
Figure radiale
En fonction des paramètres, le cycle fraise un contour ou effectue
l'ébauche/la finition d'une poche sur la face frontale/le pourtour.
Vous pouvez définir les contours suivants:
• Rectangle (Q=4, L<>B)
• Carré (Q=4, L=B)
• Cercle (Q=0, RE>0, L et B: pas d'introduction)
• Triangle ou polygone (Q=3 ou Q>4, L>0)
Remarques relatives aux paramètres du cycle:
U:
Facteur de recouvrement
• pas d'introduction: fraisage de contour
• U>0: fraisage de poche – recouvrement (min.) des
trajectoires de fraisage = U*diamètre de la fraise
H: Sens de déroulement du fraisage – par défaut: 0
• H=0: en opposition
• H=1: en avalant
J: Fraisage de contour:
• J=0: sur le contour
• J=1: à l'intérieur
• J=2: à l'extérieur
Fraisage de poche:
• J=0: de l'intérieur vers l'extérieur
• J=1: de l'extérieur vers l'intérieur
O: Mode de fraisage (uniquement avec le fraisage de poche) –
par défaut: 0
• O=0: ébauche
• O=1: finition
