FONCTIONNEMENT
23
6-18 HySpeed HT2000 Mode d’emploi
Acier au carbone
100* A Plasma air / Gaz secondaire air
Cette combinaison de gaz donne une bonne vitesse de découpage avec peu de bavures,
et est très économique. Il peut se former un peu de nitruration à la surface.

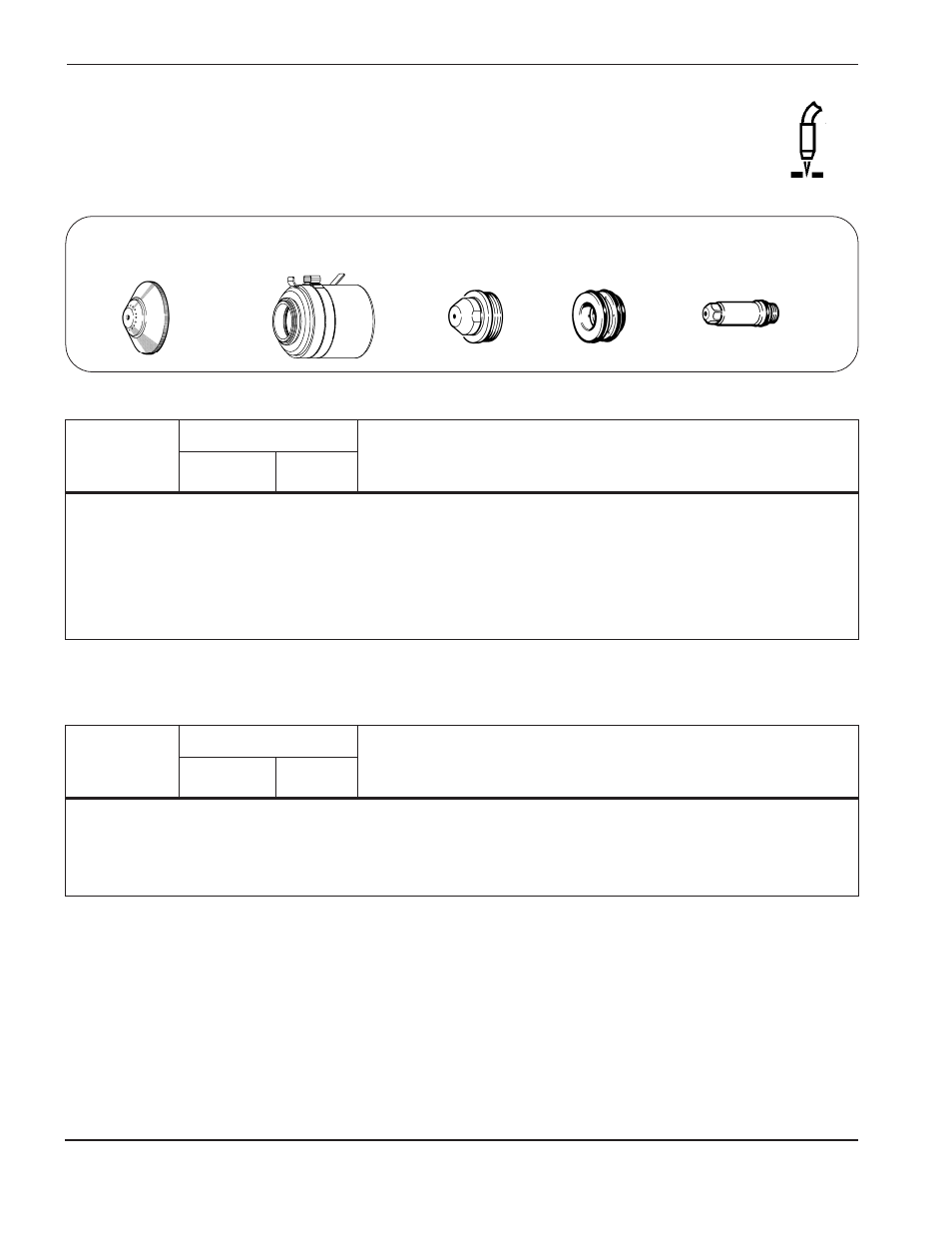

020448
Protecteur 120837
Couvercle de retenue 020611
Buse 020607
Anneau de gaz 120547
Électrode
% du débit Pression Distance Hauteur de Réglage Délai
de gaz plasma du gaz torche- perçage initiale de tension Vitesse de approx. de
Epaisseur Débit préliminaire Marche secondaire pièce de la torche d’arc déplacement mouvement
du métal (%Air) (%Air) (Air) (psi/ bar) (mm) (mm) (V) (mm/min) (sec)
% du débit Pression Distance Hauteur de Réglage Délai
de gaz plasma du gaz torche- perçage initiale de tension Vitesse de approx. de
Epaisseur Débit préliminaire Marche secondaire pièce de la torche d’arc déplacement mouvement
du métal (%Air) (%Air) (Air) (psi/ bar) (mm) (mm) (V) (mm/min) (sec)
Au-dessus de l’eau
DECOUPAGE
0,075" 2 mm 48 39 60/4 2,5 5 120 6050 0,0
1 ⁄ 8 " 3 mm 26 21 130 2,5 5 125 4700 0,5
3 ⁄ 16 " 5 mm l/min l/min l/min 3 6 125 4450 0,5
1 ⁄ 4 " 6 mm 3 6 130 3175 0,5
3 ⁄ 8 " 10 mm 3 6 135 1270 1,0
1
⁄
2
" 12 mm 3 6 140 890
5
⁄
8
" 15 mm 4 8 145 635
3
⁄
4
" 20 mm 5 10 150 510
* Régler le courant de l'arc sur 80 A quand on coupe de l'acier doux de 2 mm d'épaisseur.
Notes : Régler la pression d’entrée du gaz plasma à 90 lb/po 2 (6,2 bars).
Régler la pression d’entrée du gaz de protection à 90 lb/po
2
(6,2 bars).
Le coupage de production de plus de 10 mm d’épaisseur n’est pas recommandé.
1 ⁄ 8 " 3 mm 48 39 70/4,8 2 4 130 3050
3 ⁄ 16 " 5 mm 3 6 135 2300 0,5
1 ⁄ 4 " 6 mm 26 21 130 3 6 140 1730 0,5
3 ⁄ 8 " 10 mm l/min l/min l/min 3 6 145 1050 0,5
1
⁄
2
" 12 mm 3 6 145 700
75 mm sous l’eau
