INSTALLATION
5/2/97
4-10 HySpeed HT2000 Mode d’emploi

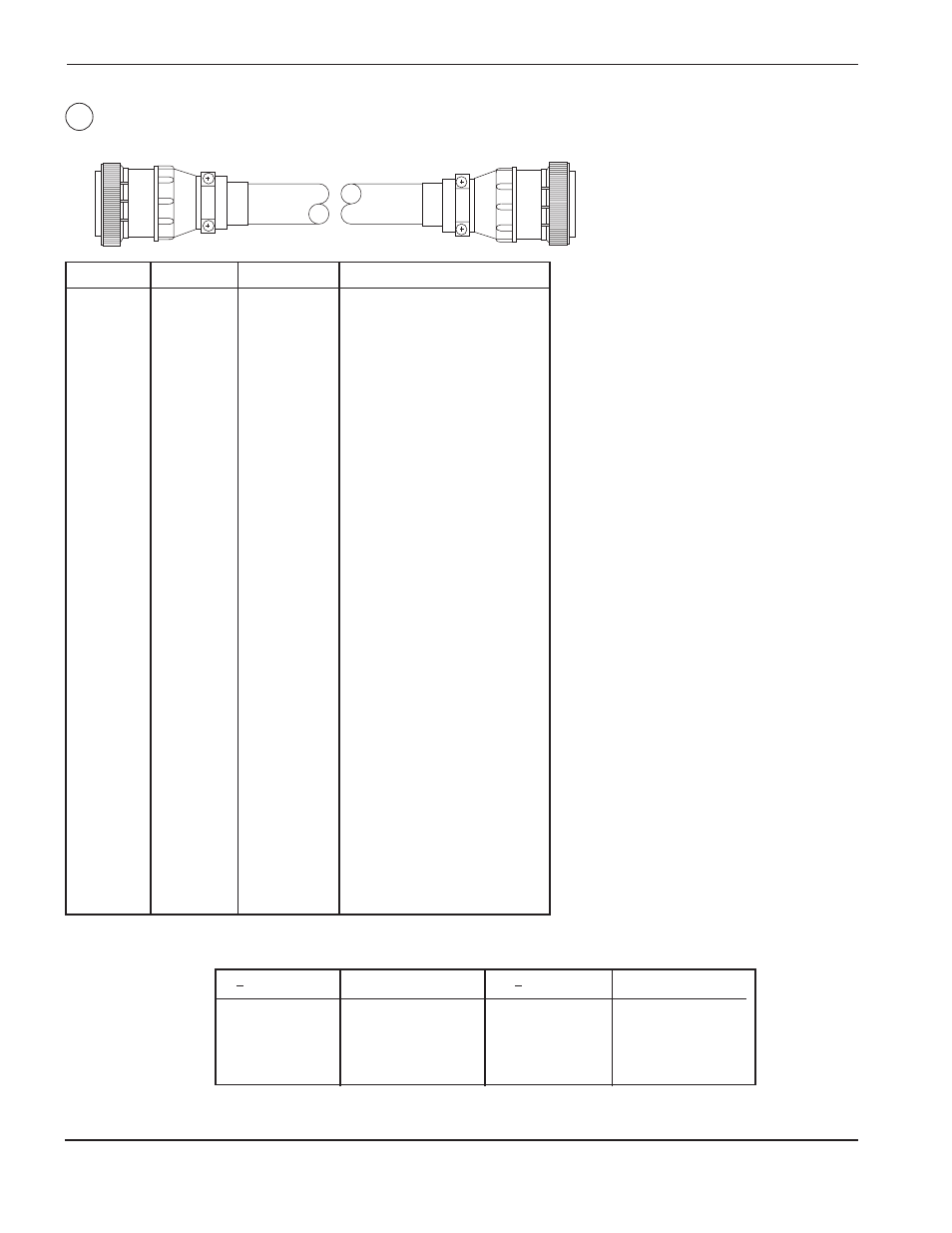

Câble de la console des gaz – Source de courant à la console des gaz
De 1X2 À 3X1 Couleur Signal
29 29 Noir S3/MV2 Augment.
30 30 Rouge Réserve
34 34 Nu Blindage
5 5 Noir S3/MV2 Diminut.
6 6 Blanc S3/MV2 Commun
1 1 Nu Blindage
2 2 Noir LT1/ALIMENT. c.c.
3 3 Vert LT1/ALIMENT. c.c.
7 7 Nu Blindage
8 8 Noir SV1A/O2/N2
9 9 Bleu SV1A/O2/N2
4 4 Nu Blindage
27 27 Rouge SV1B/O2/N2
28 28 Brun SV1B/O2/N2
22 22 Nu Blindage
16 16 Noir SV2/O2/N2
17 17 Jaune SV2/O2/N2
10 10 Nu Blindage
11 11 Noir SV3/Piège prégaz
12 12 Brun SV3/Piège prégaz
18 18 Nu Blindage
19 19 Noir S1/N2/O2
20 20 Orange S1/N2/O2
13 13 Nu Blindage
14 14 Rouge S2/Essai/Prégaz
15 15 Blanc S2/Essai/Commun
21 21 Nu Blindage
35 35 Rouge S2/Essai/Fonction.
36 36 Vert S2/Essai/Commun
31 31 Nu Blindage
32 32 Rouge PS1&PS2
33 33 Bleu PS1&PS2
37 37 Nu Blindage
6
N o pièce Longueur
023549 15 pi (4,5 m)
023605 25 pi (7,5 m)
023757 38 pi (11,5 m)
023606 50 pi (15 m)
N o pièce Longueur
023607 75 pi (23 m)
023608 100 pi (30,5 m)
023743 125 pi (38 m)
023609 150 pi (46 m)
1X2 3X1
