FONCTIONNEMENT : TUBULURE MULTIPLE ARGON-HYDROGENE
7-8 HySpeed HT2000 Mode d’emploi
20
Après avoir coupé avec argon-hydrogène
1. Tourner MV1 pour le fermer.
2. Déconnecter le câble argon-hydrogène 14X1 du point de connexion du câble
sur le collecteur argon-hydrogène. Voir figure 7-2.
3. Débrancher le tuyau de gaz plasma argon-hydrogène du point 1 de la
torche. Voir figure 7-5.
4. Raccorder le tuyau de gaz plasma entre le boîtier de la robinetterie
motorisée et le point 1 de la torche. Voir Raccordement du câble du bloc
d’électrovannes et du tuyau plasma de la torche au boîtier de la robinetterie
motorisée à la section 4.
5. Débrancher le tuyau d’alimentation d’azote du raccordement du gaz de
protection de la console des gaz.
6. Raccorder le tuyau d’alimentation d’azote au raccord N
2
de la console des
gaz. Voir figure 7-7.
7. Raccorder le tuyau d’alimentation de gaz de protection au raccord
correspondant de la console des gaz. Voir Raccordements de la console des
gaz à la section 4.

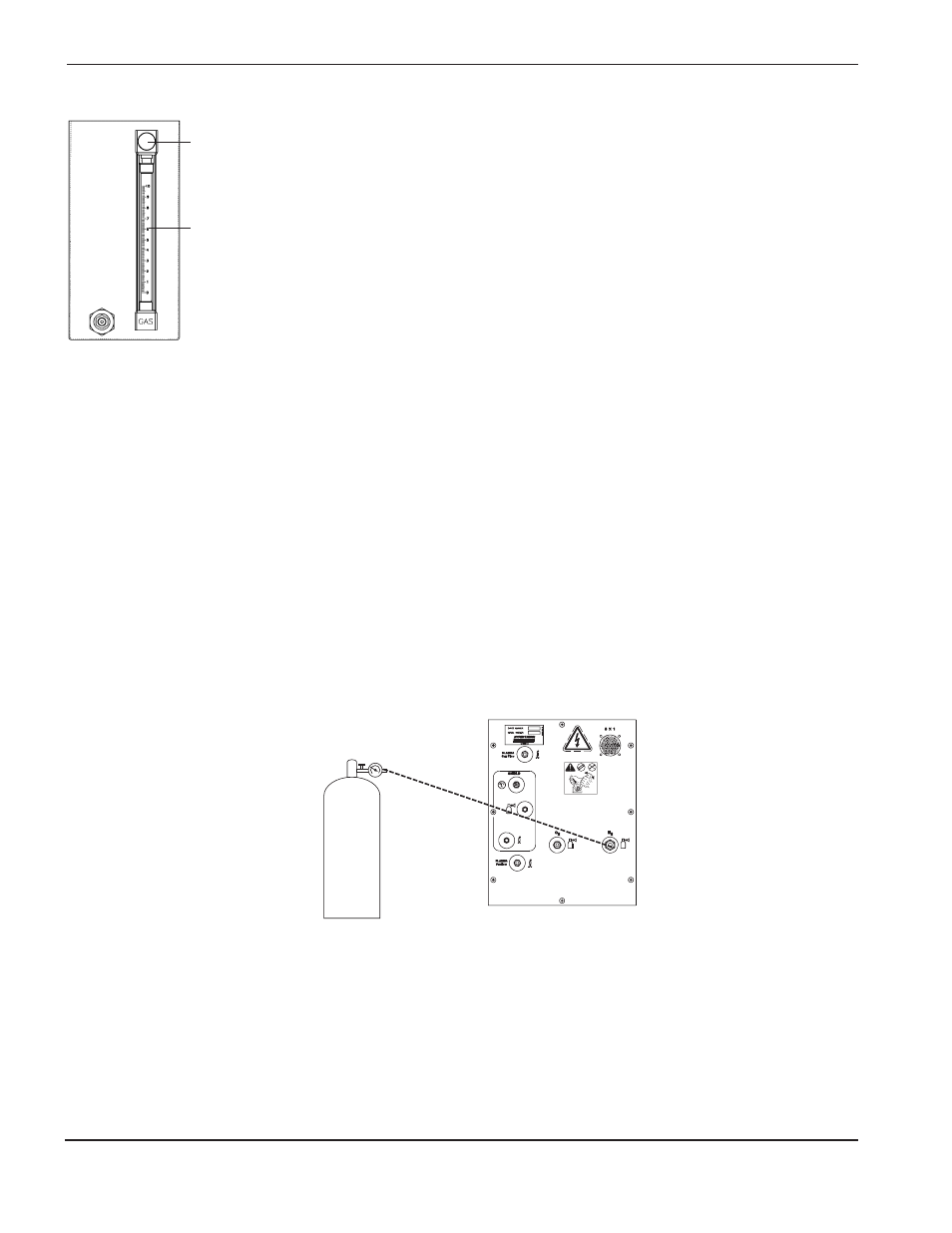

Figure 7-7 Raccordement de l’alimentation d’azote à l’entrée N
2
de la console des gaz
2WRENCHES
Ni
trogen
MV1
FM1
Azote
