INSTALLATION
5/5/00
4-14
HySpeed HT2000
Mode d’emploi

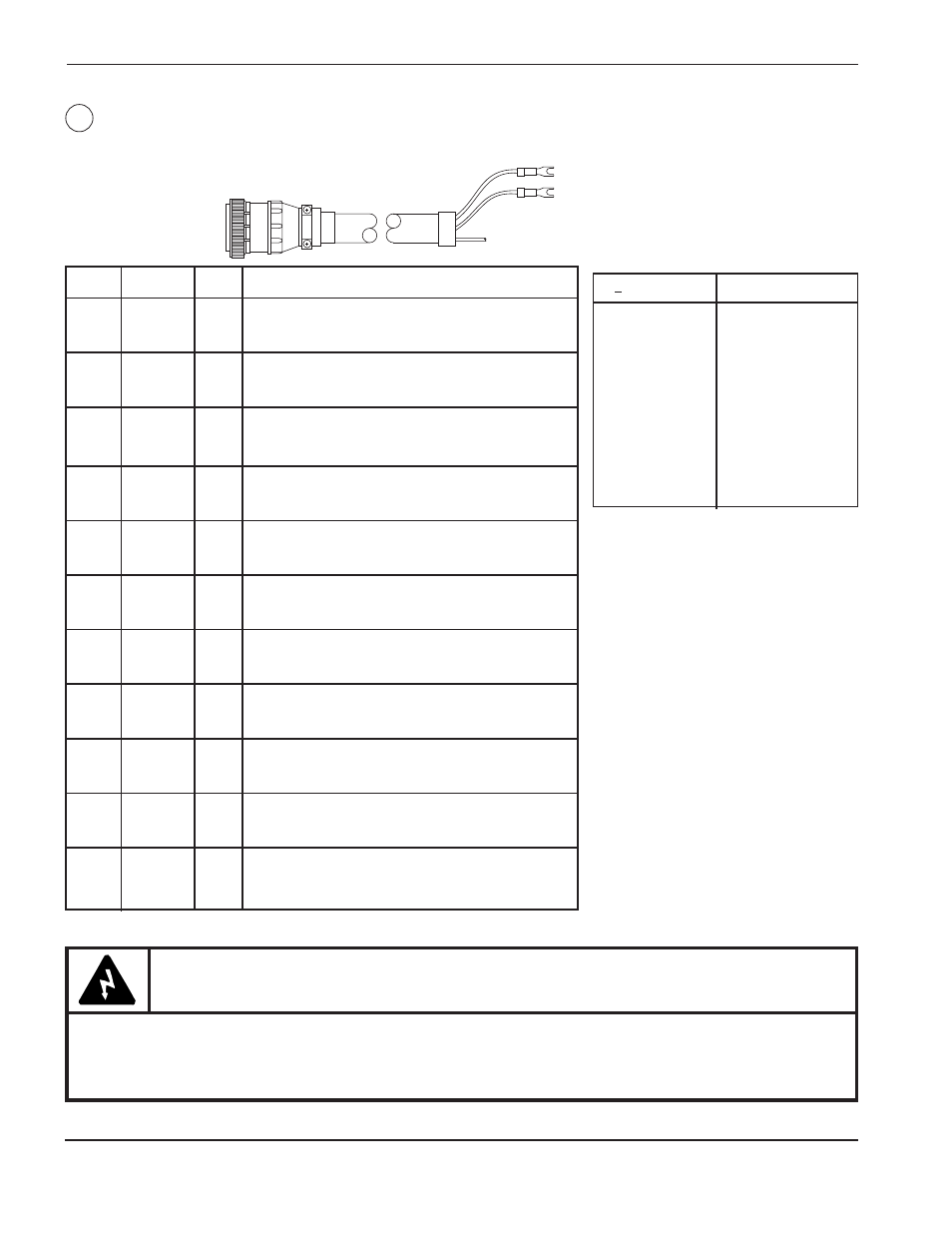

Câble d’interface entrée/sortie machine – Source de courant à interface machine
Connecter l’extrémité fiche du câble d’interface machine marquée 1X6 à la prise, à l’arrière de la source de
courant, marquée MACHINE I/O 1X6 (fig. 4-10).
De 1X6
Couleur
Cosse
Signal
2
Jaune
2
Signal hauteur initiale (OFF = Fermé)
6
Noir
6
Com. hauteur initiale
11
Nu Blindage
4
Orange
4
Signal hauteur auto (OFF = Fermé)
8
Noir
8
Com. hauteur auto
13
Nu
Blindage
34
Rouge 34
*†Charge DESCENTE torche (DESC. = Fermé)
29
Noir
29
Ligne DESCENTE torche
23
Nu
Blindage
35
Vert
35
*†Charge MONTÉE torche (MONTÉE = Fermé)
30
Noir 30
Ligne
MONTÉE torche
24
Nu
Blindage
36
Rouge
36
Fin de course supérieure (OFF = Fermé)
31
Bleu
31
Limiteur de course supérieure
25
Nu
Blindage
33
Rouge
33
Tension arc (1/50 tension arc)
28
Jaune 28
Tension
d’arc
27
Nu
Blindage
9
Bleu
9
DÉMARRAGE plasma (DÉMARRAGE = Fermé)
15
Noir 15
DÉMARRAGE plasma
14
Nu
Blindage
37
Rouge 37
*†Transfert d’arc (TRANSFERT = Fermé)
32
Vert 32
Transfert
d’arc
26
Nu
Blindage
1
Blanc
1
Signe maintien amorçage (MAINTIEN = Fermé)
5
Noir
5
Com. maintien amorçage
10
Nu
Blindage
3
Brun
3
Alimentation à distance OFF (OFF = fermé momentanément)
7
Noir
7
Alimentation à distance OFF
12
Blindage
Blindage
21
Blanc
21
Alimentation à distance ON (ON = fermé momentanément)
22
Rouge
22
Alimentation à distance ON
20
Blindage
Blindage
*Les signaux sont des relais c.a. Les relais c.c. sont livrables en option par Hypertherm.
Figure 4-8
Câble d’interface entrée/sortie machine – Source de courant à l’interface ordinateur machine
8
N
o
pièce Longueur
023841
6 pi (2 m)
023842
15 pi (4,6 m)
023843
25 pi (7,6 m)
023844
35 pi (10,6 m)
023845
50 pi (15 m)
023846
75 pi (23 m)
023847
100 pi (30,5 m)
023848
125 pi (38 m)
023849
150 pi (46 m)
023850
200 pi (61 m)
1X6
†AVERTISSEMENT
Quand on installe, répare ou entretient le modèle HT2000, les tensions c.a. ou c.c. du secteur
peuvent être présentes sur les signaux MONTÉE, DESCENTE et TRANSFERT, même si le
sectionneur de la source de courant est sur OFF. S’assurer que tous les sectionneurs relatifs au
système HT2000 sont sur OFF lors de l’installation ou de l’entretien et des réparations.
