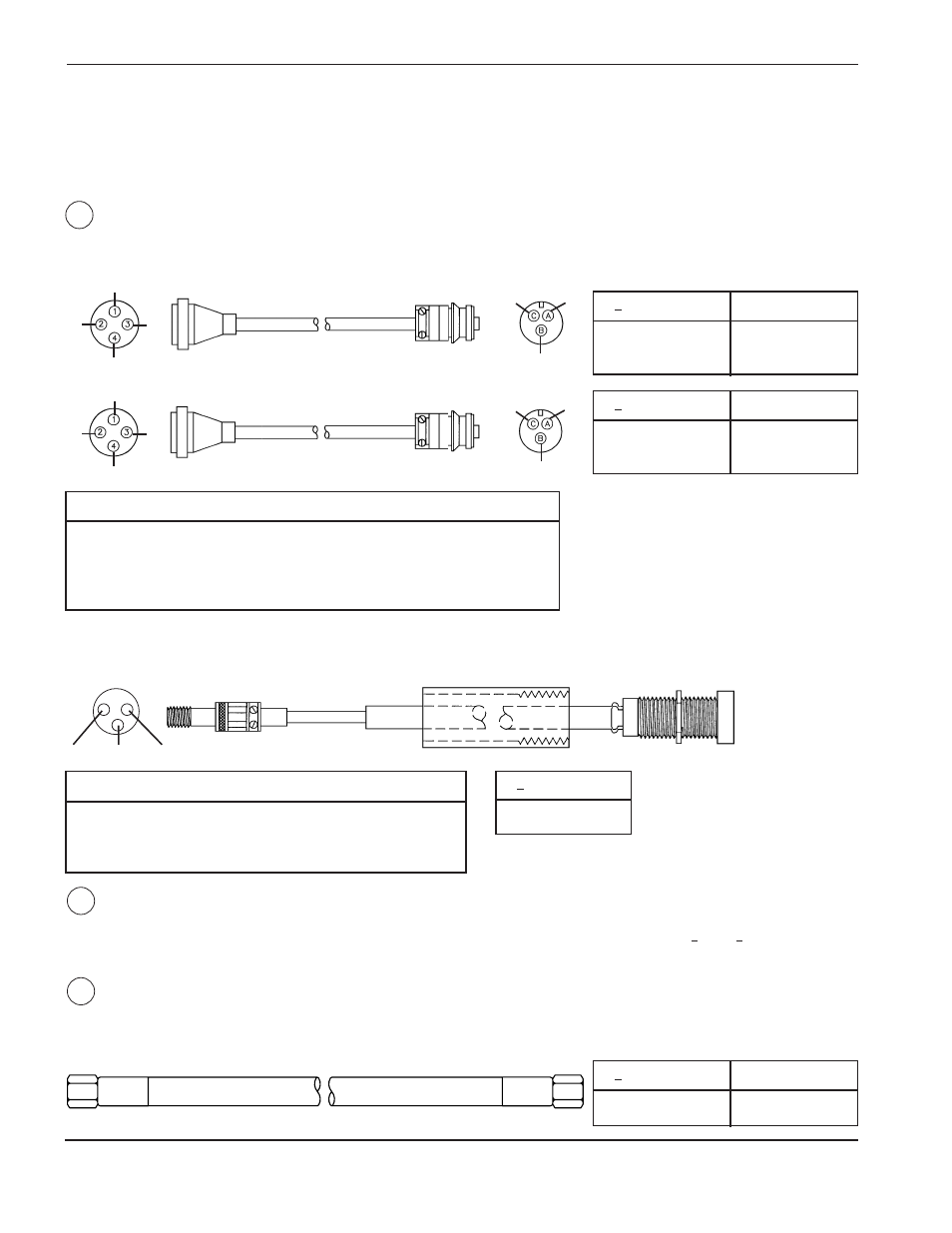

Connexions du détecteur de hauteur initiale (DHI)
Note : Si l’on utilise la commande THC, voir le manuel no 802780.
Voir la page 4-18 pour la connexion du DHI à la source de courant.
Câbles/sondes inductives du DHI – DHI aux sondes inductives
Les deux câbles de sonde sont des composants des faisceaux DHI.
Les deux sondes inductives font partie du sous-ensemble de montage du DHI.
Alimentation d’air du DHI – Alimentation d’air au module DHI
Le client doit fournir l’air à une pression de 1,4 bar et le tuyau d’air. Un raccord orientable N
o
4 (N
o
015006) fait
partie intégrante du module DHI.
Tuyau d’air complet – Module DHI au cylindre d’air de la sonde inductive
Le tuyau d’air de 12 m fait partie intégrante des faisceaux du DHI.
Fonction
Contact
Couleur
Alimentation (+15 V c.c.)
A
Brun
Commun
B
Bleu
Signal
C
Noir
N
o
pièce
005074
14
N
o
pièce
Longueur
023888
2 pi (0,6 m)
023869
40 pi (12 m)
N
o
pièce
Longueur
023889
2 pi (0,6 m)
023870
40 pi (12 m)
15
16
N
o
pièce
Longueur
024144
40 pi (12m)
C
B
A
Vue arrière
1
4
2
3
1
4
2
3
C
A
B
C
A
B
Fonction
Extr. DHI
Couleur
Extr. sonde
Alimentation (+15 V c.c.)
4
Rouge
A
Commun
2
Noir
B
Signal
1
Transp.
C
Blindage
3
Tresse
