INSTALLATION
2/5/98
4-16 HySpeed HT2000 Mode d’emploi

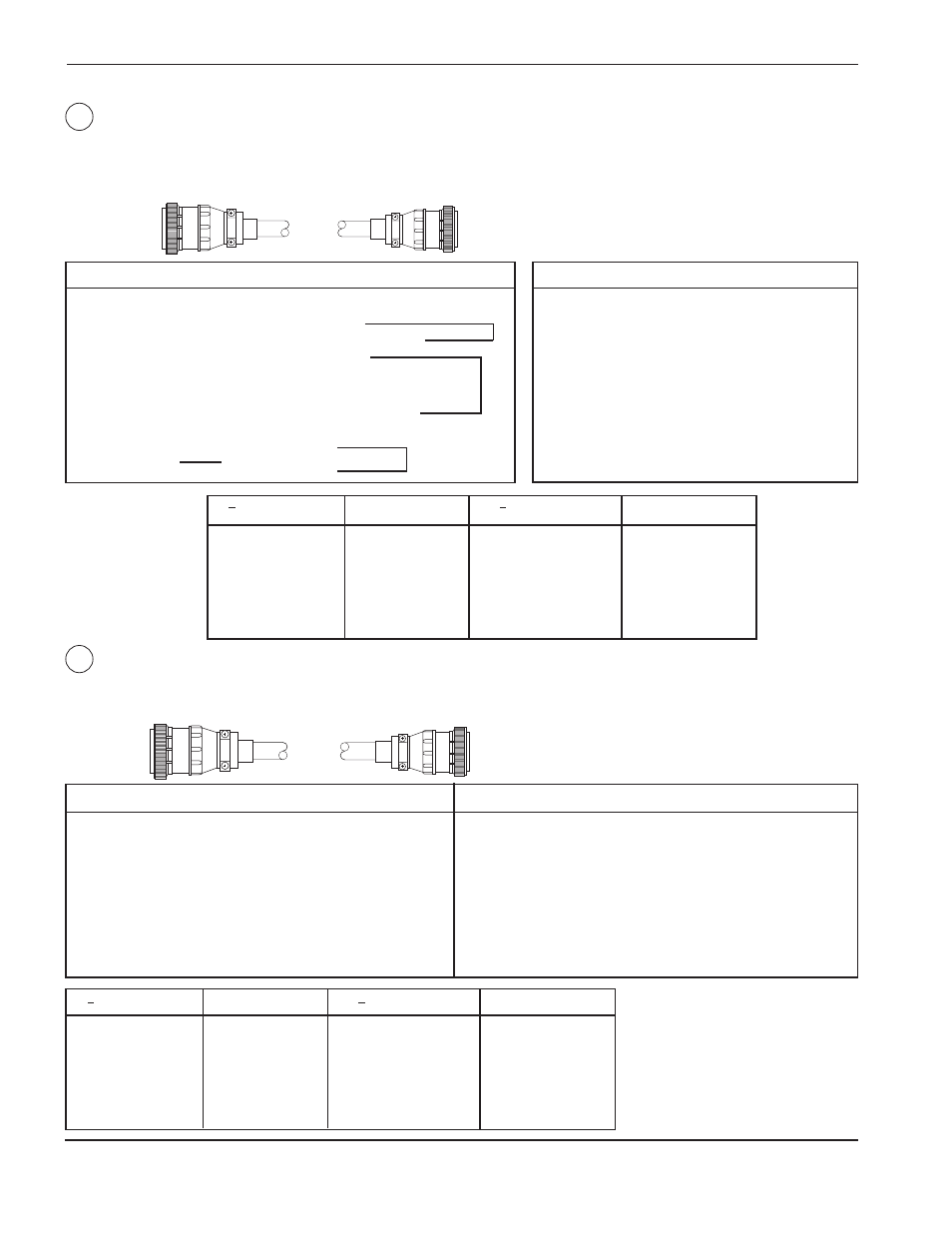

Câble de télécommande tension/courant programmable – Source de courant à télécommande
tension/courant programmable
Nota : Si vous utilisez la télécommande numérique pour régler la tension et le courant, sautez cette étape.
10
Extr. SC
(source de
courant)
Extr. télécom. T/C (tension/courant)
Extr. SC
(source de
courant)
Extr. télécom. T/C (tension/courant)
N o pièce Longueur N o pièce Longueur
023911 15 pi (4,5 m) 023883 150 pi (46 m)
023878 25 pi (7,6 m) 023884 200 pi (61 m)
023879 50 pi (15 m) 023885 250 pi (76 m)
023880 75 pi (23 m) 023886 275 pi (84 m)
023881 100 pi (30,5 m) 023887 300 pi (92 m)
023882 125 pi (38 m)
11
N o pièce Longueur N o pièce Longueur
023834 15 pi (4,5 m) 023839 150 pi (46 m)
023835 25 pi (7,6 m) 023840 200 pi (61 m)
023836 50 pi (15 m) 023899 250 pi (76 m)
023837 75 pi (23 m) 023900 275 pi (84 m)
023838 100 pi (30,5 m) 023901 300 pi (92 m)
023898 125 pi (38 m)
Légende-extr. SC
Ct mâle Couleur Fonction
4 Vert Données entrée série
8 Noir Commun données entrée série
9 Rouge Données sortie série
13 Blindage-Vert/Noir
14 Blindage-Rouge/Noir
15 Noir Commun données sortie série
31 Blindage (alim. c.a.) Blanc/Noir
35 Blanc Alimentation c.a.
36 Noir Alimentation c.a.
Légende-extr. télécom. T/C
Ct fem. Couleur Fonction
1 Vert Données entrée série
2 Noir Commun données entrée
série
3 Rouge Données sortie série
5 Clé
6 Noir Commun données sortie
série
7 Blanc Alimentation c.a.
8 Noir Alimentation c.a.
Câble de télécommande de tension et de courant – Source de courant à la télécommande de courant
de tension numérique/programmable
Nota : Si vous utilisez une interface ordinateur machine pour régler la tension et le courant et ne
désirez pas avoir l’affichage de tension et de courant programmable, sautez cette page.
Extr. SC Extr. T/C PR Couleur Signal Extr. SC Extr. T/C PR Couleur Signal
1 1 Noir Courant 20 8 8 Blanc/Bleu Tension 5
2 2 Bleu Courant 40 9 9 Noir/Bleu Tension 10
3 3 Vert Courant 80 10 10 Noir/Vert Tension 20
4 4 Blanc Courant 100 11 11 Noir/Orange Tension 40
5 5 Orange Courant 200 12 12 Noir/Rouge Tension 80
7 7 Blanc/Noir Commun 13 13 Blanc/Gris Tension 100
14 14 Blanc/Rouge Tension 200
15 15 Noir/Blanc Réserve
16 16 Nu Blindage
1X4 5X1
1X5 5X2
