INSTALLATION
7/15/97
HySpeed HT2000 Mode d’emploi 4-7

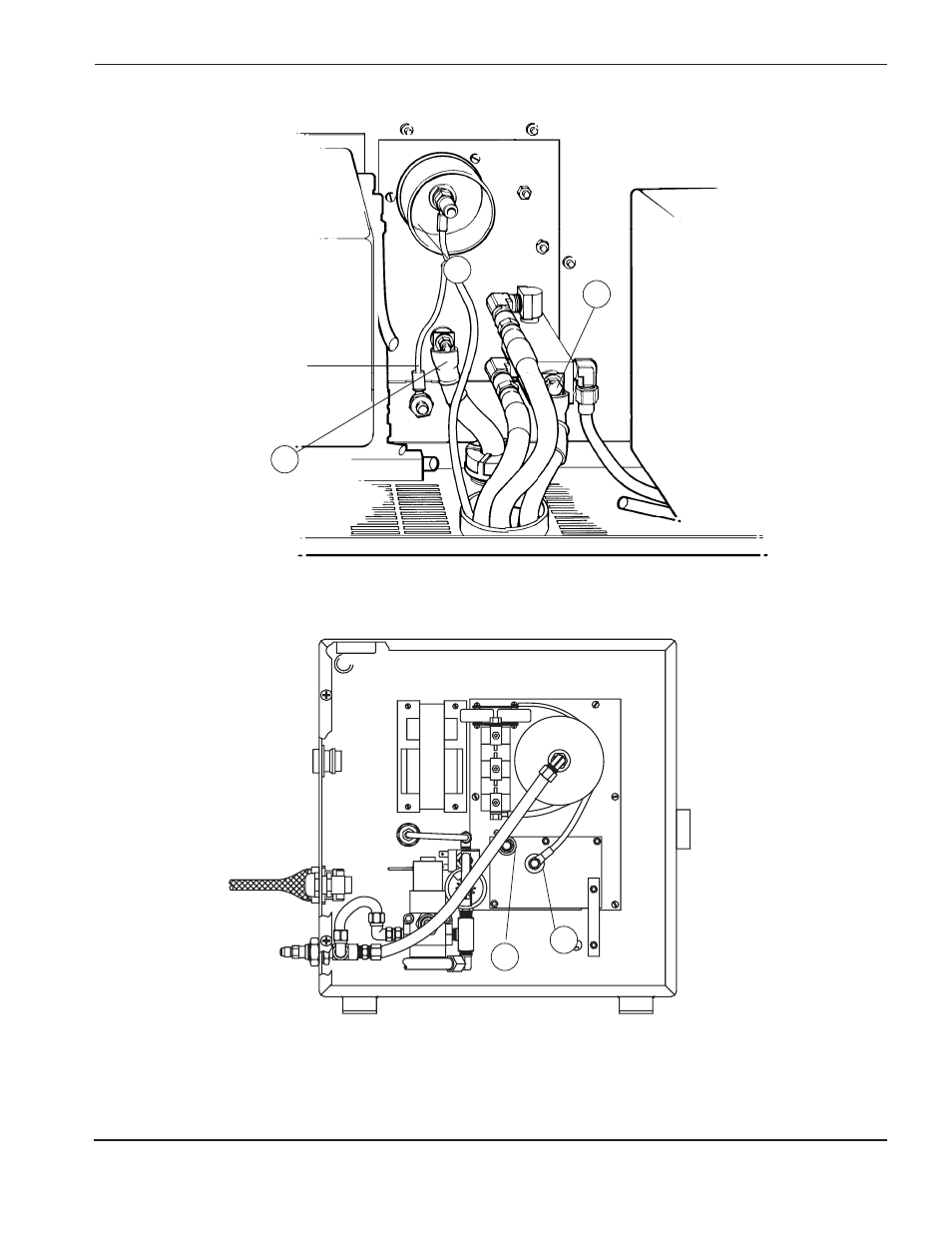

Figure 4-4 Connexions de la source de courant au module HF à distance et à la table de travail
Module HF à distance
Source de courant – Arrière
2
3
1
3
1
Blindage arc pilote
Vers table de travail
