FONCTIONNEMENT
23
6-38 HySpeed HT2000 Mode d’emploi

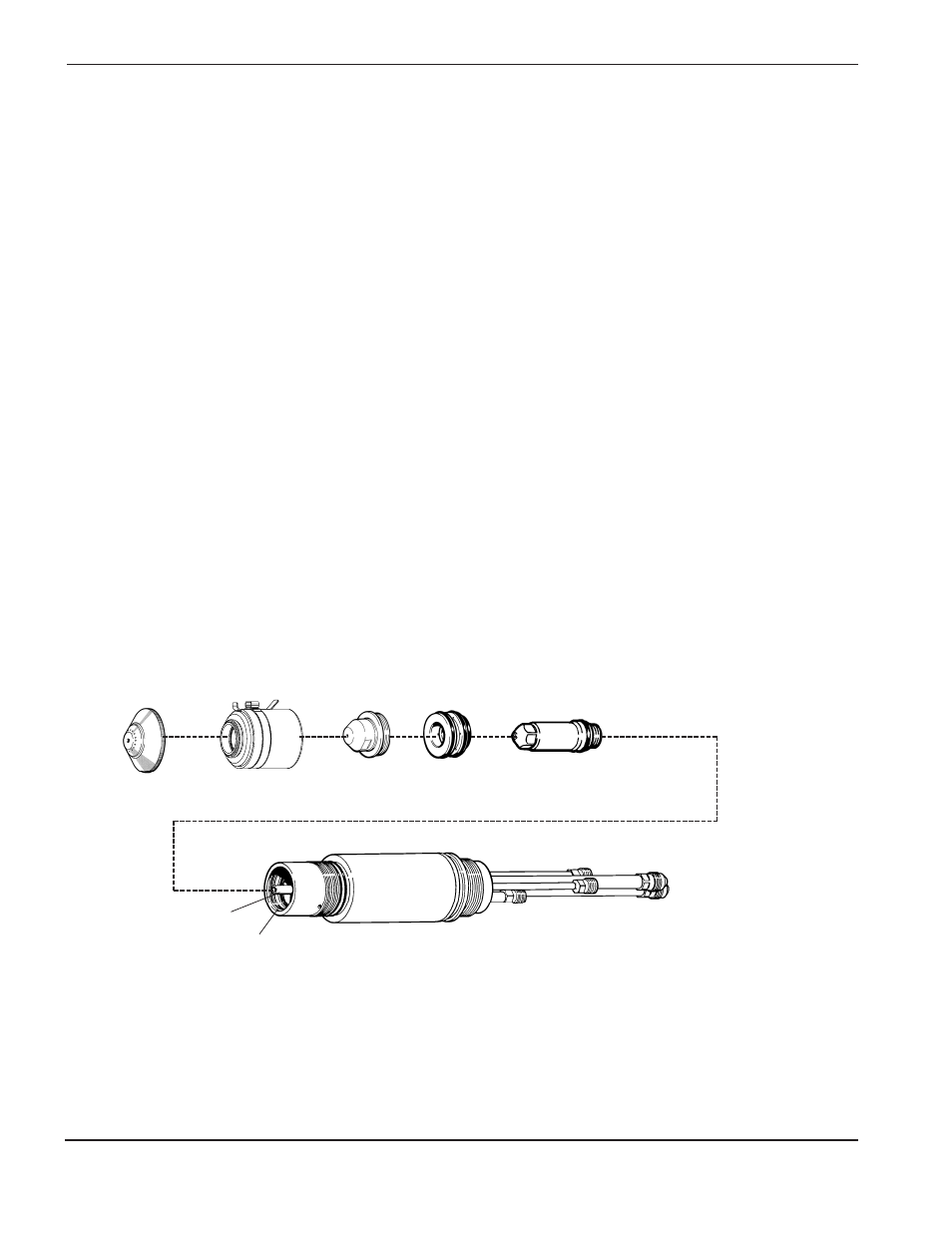

Figure 6-7 Remplacement des pièces consommables
Remplacement
1. Avant d’installer l’électrode, assurez-vous d’enduire légèrement le joint torique avec du lubrifiant de silicone.
Remettez l’électrode et vissez-la avec la clé. Ne pas serrer de trop.
2. Avant d’installer l’anneau de gaz, assurez-vous d’enduire légèrement ses joints toriques avec du lubrifiant de
silicone. Installez l’anneau de gaz avec le joint torique inférieur face à l’intérieur de la torche. Poussez-le en
place. Tenez l’anneau de gaz bien en place jusqu’à avoir remis la buse pour éviter de le faire tomber dans la
table d’eau.
3. Remettez la buse et vissez-la d’abord avec les doigts, ensuite avec la clé. Ne pas serrer de trop.
4. Vissez le protecteur au couvercle de retenue et serrez à la main. Vissez le couvercle de retenue à la torche à
la main. Assurez-vous qu’il soit bien serré ; autrement, le débit du gaz secondaire peut être affecté.
Protecteur Couvercle de retenue Buse Anneau
de gaz
Electrode
bague conductrice
Corps de la torche
(illustré sans sous-ensemble bloc d’électrovannes)
Anneau de courant
