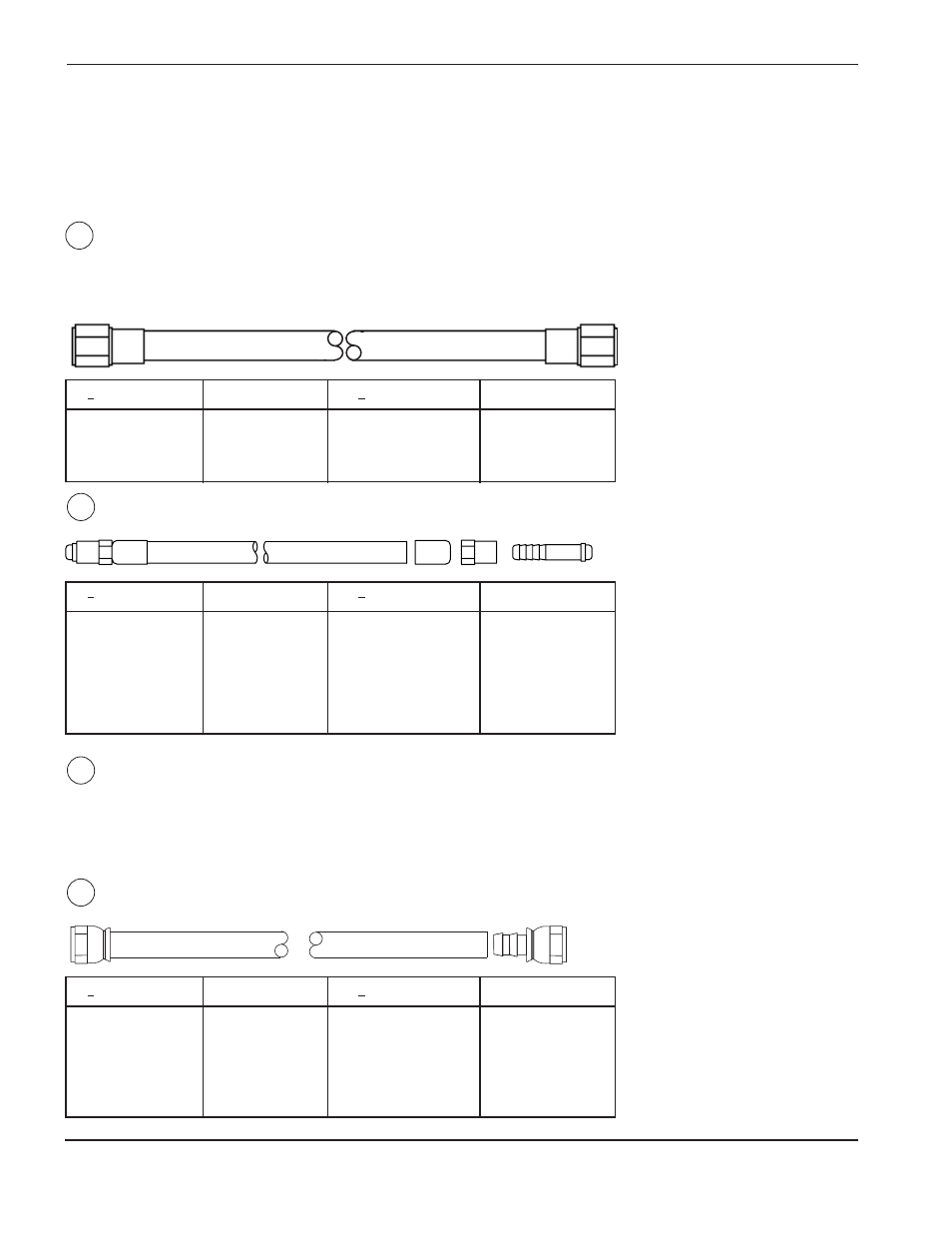

Page 64: Raccordements de la console des gaz
Alimentations en gaz de protection
Quel que soit le gaz utilisé comme gaz de protection, effectuer le raccordement au même point sur la console des
gaz – Voir figure 4-14.
Tuyau d’alimentation en gaz de protection – Alimentation en gaz de protection à la console des gaz
INSTALLATION
2/2/96
4-24
HySpeed HT2000
Mode d’emploi
Tuyau d’alimentation en azote plasma – Alimentation en azote de la console des gaz
Raccordements de la console des gaz
Voir la page 4-10 qui indique le raccordement de la console des gaz à la source de courant.
Alimentations en gaz plasma
Tuyau d’alimentation en oxygène plasma – Alimentation en oxygène de la console des gaz
Nota :
Si l’on utilise l’oxygène comme gaz plasma, on doit également raccorder l’azote à la
console des gaz pour obtenir les bons mélanges oxygène-azote dans des conditions de
prégaz et d’écoulement de coupage.
Tuyau d’alimentation en air plasma (fourni par le client) – Alimentation en air de la console des gaz
17
18
18
19
N
o
pièce Longueur
N
o
pièce Longueur
024204
15 pi (4,6 m)
024206
100 pi (30 m)
024205
25 pi (7,6 m)
024159
150 pi (46 m)
024155
50 pi (15 m)
N
o
pièce Longueur
N
o
pièce Longueur
024210
10 pi (3 m)
024148
75 pi (23 m)
024203
15 pi (4,6 m)
024116
100 pi (30 m)
024232
20 pi (6 m)
024120
150 pi (46 m)
024134
25 pi (7,6 m)
024185
180 pi (55 m)
024211
35 pi (10,6 m)
024124
200 pi (61 m)
024112
50 pi (15 m)
N
o
pièce Longueur
N
o
pièce
Longueur
024043
4 pi (1,2 m)
024147
75 pi (23 m)
024341
10 pi (3 m)
024115
100 pi (30 m)
024342
20 pi (6 m)
024119
150 pi (46 m)
024133
25 pi (7,6 m)
024184
180 pi (55 m)
024012
50 pi (15 m)
024123
200 pi (61 m)
