FONCTIONNEMENT : TUBULURE MULTIPLE ARGON-HYDROGENE
HySpeed HT2000 Mode d’emploi 7-3
2/2/96

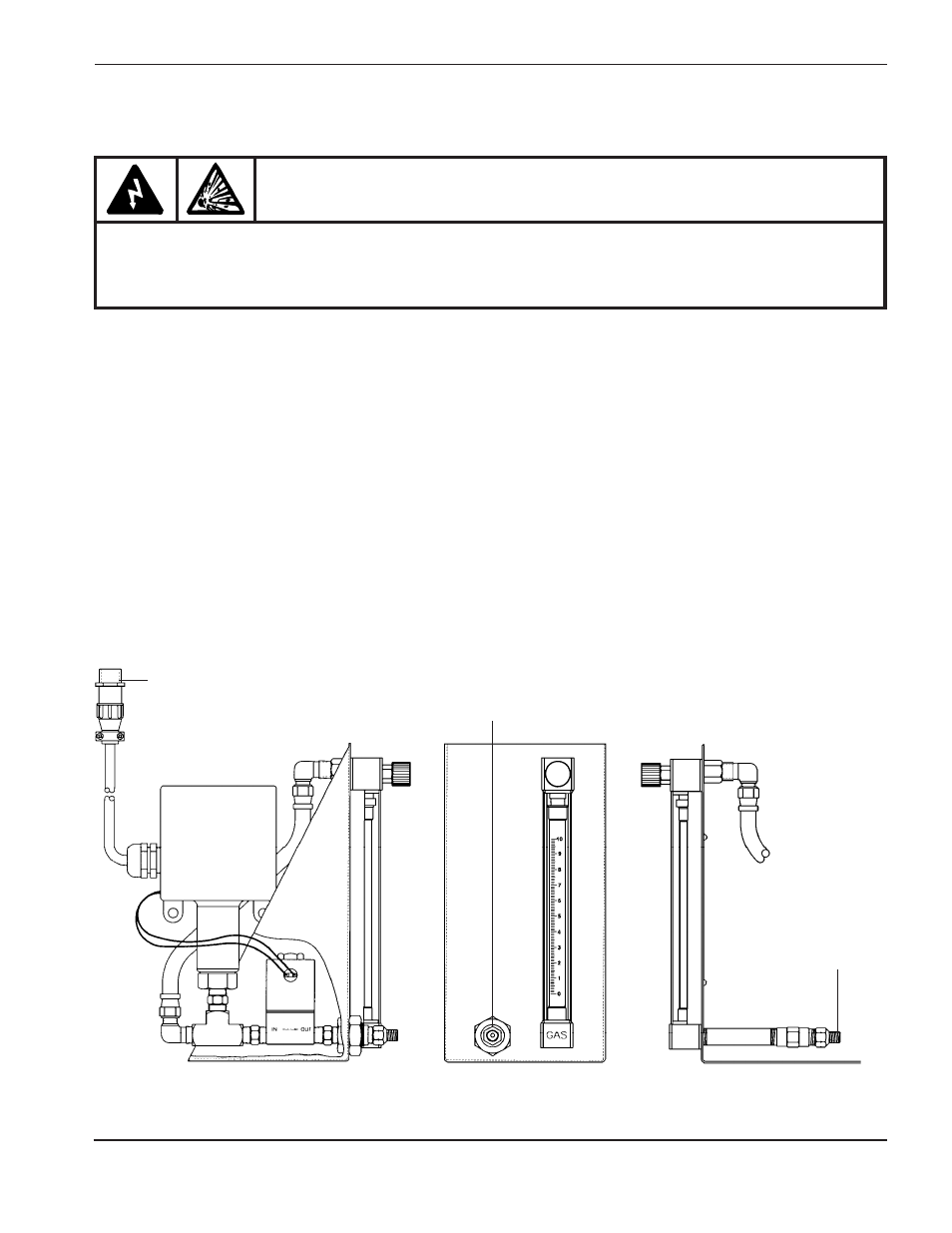

Figure 7-2 Points de connexion de la tubulure argon-hydrogène
Installation
Câble argon-hydrogène – Tubulure argon-hydrogène à l’unité d’alimentation
A. Connectez l’extrémité avec receptacle du câble d’argon-hydrogène (Fig. 7-3) au point de connexion de câble
sur la tubulure argon-hydrogène (Fig. 7-2).
B. Connectez l’autre extrémité du câble à TB4 (la plus petite plaquette de connexions qui se trouve à l’intérieur du
panneau arrière de l’unité d’alimentation). Accordez les fils 102, 103, 13 et 14 aux fils déjà connectés sur la
plaquette. Connectez les deux fils blindés aux points marqués PE (mise à terre).
Alimentation d’argon-hydrogène à la tubulure argon-hydrogène
A. Connectez une extrémité du tuyau d’alimentation au réservoir d’argon-hydrogène, et connectez l’autre
extrémité à la connexion pour tuyau d’alimentation d’argon-hydrogène sur la tubulure (Fig. 7-2).
Point de connexion de câble Connexion de câble de
torche pour gaz plasma
Connexion pour tuyeau
d’alimentation d’argon-
hydrogène
AVERTISSEMENT
Avant de faire fonctionner ce système, coupez l’alimentation des gaz et du sectionneur de
secteur à l’unité d’alimentation HT2000. Suivez les instructions d’installation et d’opération
avant d’activer les gaz et l’unité d’alimentation.
