Câble d’alimentation à la source de courant HT2000
Pour connecter le câble d’alimentation aux sources de courant CE de 400 V (073198 et
073199), voir l’annexe A. Pour toutes les autres sources de courant, utiliser la méthode
ci-après.
1. Faire passer le câble d’alimentation dans le serre-câble à l’arrière gauche inférieur de la source de courant.
Connecter les fils du câble d’alimentation en TB1 sur le panneau central arrière du côté droit.
2. Connecter les fils aux bornes L1, L2 et L3 de TB1. Voir la figure 3-3.
3. Connecter le conducteur de terre à la tige comme on le voit sur l’illustration.
PRÉINSTALLATION
21
3-10 HySpeed HT2000 Mode d’emploi
Raccordement de l’alimentation

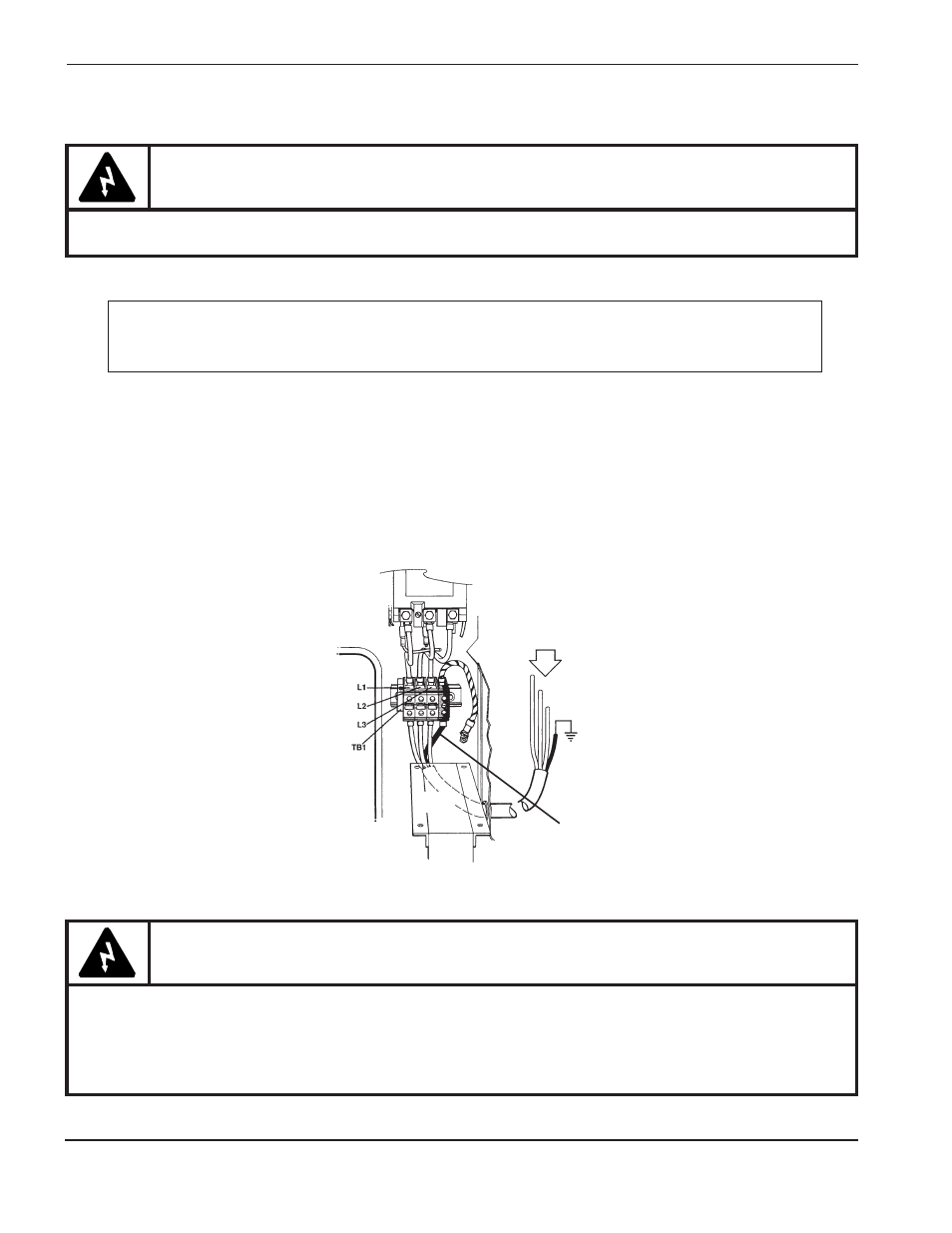

Figure 3-3 Connexions du câble d’alimentation
AVERTISSEMENT
On doit mettre le sectionneur sur OFF avant d’effectuer les connexions du câble d’alimentation!
AVERTISSEMENT
La tension secteur est présente au contacteur si le sectionneur est sur ON même si l’on n’a pas
appuyé sur le bouton-poussoir ON (I) sur la source de courant HT2000. En général, par mesure
de sécurité, TOUJOURS vérifier que le sectionneur est sur OFF avant d’effectuer une
installation, une déconnexion, un entretien ou une réparation dans cette partie.
Fil de terre
CÂBLE D’ALIMENTATION
PRIMAIRE TRIPHASÉ C.A.
